Beschreibung

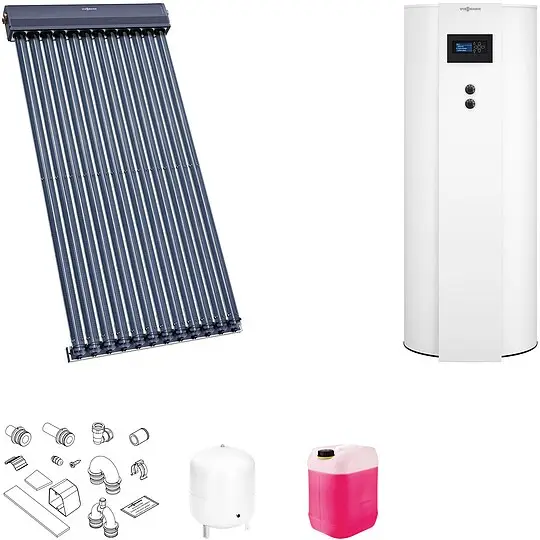

Viessmann Paket Thermische Solaranlage 4,62 m² 1x SP3C und Vitocell 100-W 300l vitopearlwhite, bestehend aus:
Vitosol 300-TM Vakuum-Röhrenkollektor 4,62 m², Typ: SP3C, Farbe dunkelblau – SK06739
Der Hochleistungskollektor Vitosol 300-TM zählt zu den effizientesten Modellen am Markt und empfiehlt sich besonders zum Einsatz in begrenzten Platzverhältnissen.
Durch die individuelle Ausrichtung des Absorbers um +/– 25 Grad liefert er auch bei weniger günstigen Sonnenlagen einen überdurchschnittlichen Ertrag.
Der lageunabhängige und flexibel einsetzbare Kollektor ist für den Einsatz auf Ein- und Mehrfamilienhäusern konzipiert.
Er verfügt über die automatische Temperaturabschaltung ThermProtect, die aktiv wird falls über einen längeren Zeitraum mit hoher Sonneneinstrahlung die Wärmeabnahme stagniert.
Vorteile SP3C:
- Vakuum-Röhrenkollektor mit CE-Kennzeichnung
- Nach dem Heatpipe-Prinzip mit liegender Funktionsweise und Temperaturabschaltung ThermProtect
- Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme
- Zur Montage auf Schräg- und Flachdächern und an Fassaden
- Konstruktionsmerkmale und Ausführung: Drehbar gelagerte Vakuum-Röhren mit hochselektiv beschichteten Absorbern für optimale Ausnutzung des Lichteinfalls
- Trockene Anbindung der Röhren im wärmegedämmten Anschlussgehäuse mit patentiertem Doppelrohr-Wärmetauscher
- Vakuum-Röhren aus hochtransparentem, schlagunempfindlichem Glas
- Einfache Montage der Röhren durch innovatives Stecksystem
- Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern bis 15 m²
- Sammlergehäuse in attraktivem Design, Farbe dunkelblau
Technische Daten SP3C:
- Bruttofläche: 4,62 m2
- Absorberfläche: 3,03 m2
- Abmessungen (Breite / Höhe / Tiefe): 2.061 x 2.241 x 150 mm
- Gewicht: 79 kg
- Inhalt Flüssigkeit: 1,55 l
- Zu. Betriebsdruck: 6 bar
- Max. Stillstandstemperatur: 150 °C
- Optischer Wirkungsgrad (Absorberfläche): 80 %
Vitocell 100-W, Typ: CVUD, 300 L, Farbe: vitopearlwhite – Z021923
Senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln. Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen.
Die untere Heizwendel und das Solar-Set (Solar-Divicon und Solarregelung) zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang / Ausstattung 100-W:
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Stellfüße
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Klemmsystem für Tauchtemperatursensoren/Temperaturregler/Thermometer
Vormontiertes Solar-Set mit Solarregelung und Solar-Divicon aus folgenden Bestandteilen:
- Drehzahlgeregelter Hocheffizienz-Solarkreispumpe (Drehzahlregelung über PWM-Signal)
- 2 Thermometer
- 2 Kugelhähne mit Rückschlagklappe
- Durchflussmesser
- Manometer
- Sicherheitsventil, 6 bar
- Befüllarmatur
- Luftabscheider
- Solarregelung Vitosolic 100, Typ SD1
- Speichertemperatursensor
- Kollektortemperatursensor
Technische Daten 100-W:
- Farbe: vitopearlwhite
- Speicherinhalt: 300 l
- Zulässige Temperaturen (Heizwasser / Solar / Trinkwasser): 160 / 110 / 95 °C
- Zulässiger Betriebsdruck (Heizwasser / Solar / Trinkwasser): 10 / 10 / 10 bar
- Abmessungen mit Wärmedämmung (Länge / Breite / Höhe): 668 x 840 x 1711 mm
- Gewicht mit Wärmedämmung: 160 kg
- Kippmaß: 1812 mm
- Energieeffizienzklasse: B
- Warmhalteverluste: 68,8 W
- Inhalt: 300 l
- Nicht solarer Inhalt: 127 l
einschließlich folgendem Zubehör:
- Anschluss-Set – Für ein Kollektorfeld in einer Reihe mit Wärmedämmung und Hydraulikabdeckung.
- Ausdehnungsgefäß (für Wärmeträgermedium) – Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
- Wärmeträgermedium „Tyfocor-LS“ – 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. „Tyfocor LS“ kann mit „Tyfocor G-LS“ gemischt werden.
Lieferumfang:
- 1 Stk. Vitosol 300-TM SP3C 3,03 m² – SK06739
- 1 Stk. Anschluss-Set – Z015404
- 1 Stk. Vitocell 100-W Typ CVUD 300l – Z021923
- 1 Stk. Membran-Ausdehnungsgefäss 25L 10 bar – 7248242
- 1 Stk. Wärmeträgermedium Tyfocor-LS 25 Liter – 7159727
– Hersteller-Art.-Nr. SK06748
