Beschreibung

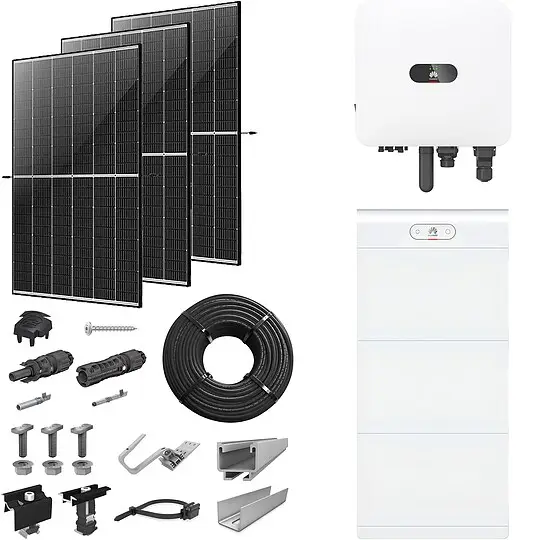

Photovoltaik-Komplett-Anlage mit 20 Modulen black-frame für Aufdach-Montage, mit 21 kWh Speicher – 9,40 kWp
PV-Paket mit 20 leistungsstarken Solarmodulen, Huawei Wechselrichter und Huawei Speicher. Die Montage ist für 20 Module in der senkrechten oder waagerechten Installation ausgelegt. Das hierfür passende Befestigungssystem, Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.
Das optimale Leistungserlebnis für Ihre PV-Anlage zu Hause. PV-Pakete von Huawei setzen auf Kompatibilität und gleichzeitig modernste Technik.
Die Komponenten sind alle aufeinander abgestimmt, um die Installation zu vereinfachen und ein einheitliches Gesamtbild abzugeben.
Huawei LUNA2000-21-S1 20,7 kWh Batteriespeichersystem mit Steuerungseinheit und Sockel – für Photovoltaiksysteme
Produktvorteile:
- Zeitlich unbegrenzt erweiterbar
- Bis zu 2 Batterietürme mit gesamt 41,4 kWh kaskadierbar
- Neues Stecksystem ersetzt die manuelle Verkabelung der einzelnen Elemente
- Zertifizierte Batteriesicherheit nach VDE 2510-50
Technische Daten:
- Typ: LUNA2000-21-S1
- Abmessungen: 1230 x 590 x 255 mm (H x B x T)
- Nutzbare Kapazität (kWh): 20,70
- Batteriekapazität (nutzbar): 20,7 kWh
- Zeitfenster Erweiterung: unbegrenzt
- Kaskadierbar: bis zu 2 Türme parallel (41,4 kWh)
- Zellchemie: LFP
- Ladeleistung: 10,5 kW
- Schutzklasse: IP66
- Gewicht: BMS + Sockel: 12,0 kg, 3 x Speicher je 68,0 kg
- Garantie: 15 Jahre
- Entladeleistung (kW): 10,50
- Ladeleistung (kW): 10,50
- Speichertyp: High Voltage
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Huawei SUN2000-8K-MAP0 dreiphasiger Hybrid-Wechselrichter – für Photovoltaiksysteme
Produktvorteile:
- 16,0 A Eingangsstrom pro MPPT
- Asymmetrische Leistungsabgabe möglich
- Full-Backup mit Huawei Smart Guard-63A-T0 möglich
- Auch mit Huawei Optimierern kompatibel*
Produkteigenschaften:
- AC-Leistung: 8,0 kW
- Anzahl MPPT: 2
- Überspannungsschutz: Typ 2 AC + DC
- AC-Anschluss: 3-phasig
- Kommunikation: RS485, WLAN / LAN mit Dongle
- Schutzklasse: IP66
- Kühlung: passiv
- Abmessungen: 460 x 490 x 130 mm (H x B x T)
- Gewicht: 21,0 kg
- *kompatibel mit SUN2000-450W-P2, SUN2000-600W-P, MERC-600W-PA0 Optimierern
Technische Daten:
- Arc Fault Circuit Interrupter: ja
- Display: w/o display
- Topologie: Trafolos
- Schnittstelle 1: RS485
- Einspeisephasen: 3
- Gehäuseschutzklasse: IP66
- Max. MPP-Eingangsspannung (V): 1000
- Max. Eingangsspannung DC (V): 1.100,00
- Anzahl der MPP-Tracker (Stk): 2
- Europäischer Wirkungsgrad (%): 98,00
- Max. Anzahl Stringeingänge (Stk): 2
- Max. Eingangsstrom pro MPPT (A): 16/16
- Max. Eingangsstrom gesamt (A): 32,00
- AC Nennleistung (kW): 8,00
- Max. Wirkungsgrad (%): 98,60
- Min. MPP-Eingangsspannung (V): 160
- Max. AC Leistung (kVA): 8,80
- Max. DC Anschlussleistung (kWp): 14,60
Hinweis:
Im Lieferumfang ist kein Smart Dongle zur COM Anbindung enthalten.
Dieser ist je nach benötigter Ausführung separat zu bestellen.
Alle Varianten sind weiter unten beim Zubehör aufgeführt.
Huawei Smart Power Sensor DTSU666-HW/YDS60-80 dreiphasiger Smartmeter
Produkteigenschaften Stromzähler:
- Messgenauigkeit > Klasse 1 innerhalb des gesamten Temperaturbereichs
- Begrenzungskontrolle für Stromexport
- LCD-Display, praktisch für Benutzer zur Einrichtung und Überprüfung
- Stromverbrauch gesamt
20x Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas, Wp monokristallin schwarz/weiß, inkl. Kabel & Stecksystem
Produktbeschreibung:
- Das Solarmodul TSM-NEG9R.28 der Vertex-S+-Serie von Trina Solar ist eine universelle Lösung für Wohn- und Gewerbedächer
- Mit einer Leistung von 470 Wp bietet das Doppelglas-Modul nicht nur hohe Erträge, sondern auch eine ausgezeichnete Beständigkeit gegenüber rauen Umweltbedingungen und Feuer
- Dank der hohen Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul flexibel in unterschiedliche Systeme integrieren
- Die optimale Größe und das geringe Gewicht erleichtern die Handhabung und tragen zu geringeren Montage- und Transportkosten bei
- Mit einer Leistungsgarantie von 30 Jahren unterstreicht Trina Solar die besondere Qualität, Langlebigkeit und Zuverlässigkeit des Moduls
Produktvorteile:
- Ideal für Wohn- und Gewerbedächer
- Doppelverglasung für ausgezeichnete Beständigkeit
- Kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen
- Optimale Größe und geringes Gewicht
- 30 Jahre Leistungsgarantie
Produkteigenschaften:
- Nennleistung Pmax: 470 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 14 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Nennstrom Impp (A): 10.20
- Rahmenfarbe: schwarz
- Zelllänge (mm): 182.000
- Max. Systemspannung (V): 1500
- Farbe Rückseitenfolie Zellenseite: weiß
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Kurzschlussstrom Isc (A): 10.89
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Leerlaufspannung Uoc (V): 54.60
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Modulwirkungsgrad (%): 23.50
- Kabel Leiterquerschnitt (mm²): 4.00
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Zellbreite (mm): 210.000
- Nennleistung Pmax (Wp): 470
- Busbars (Stk): 14
K2 Befestigungssystem SolidRail für Schrägdach mit Verlegeplan waagrecht/senkrecht
Artikelliste aller Montageelemente:
- 48x 2002390 / Dachhaken SolidHook 3S+
- 100x 1000041 / Hammerkopfschraube 28/15 M10×30
- 100x 1000042 / Sperrzahnmutter M10
- 100x 2004112 / Holzbauschraube wood screw 8×100
- 30x 1004765 / Abdeckkappe SolidRail Light End Cap
- 100x 2002870 / Kabelbinder mit Aufsteckmöglichkeit – Cable Manager
- 26x 2004765 / Schiene SolidRail 3,65 m
- 20x 1004107 / Verbindungs-Set SolidRail Light – RailConnector Set
- 40x 1004110 / Kreuzverbinder SolidRail – CrossConnector Set
- 40x 2004148 / Mittelklemme – OneMid Set 25-40
- 20x 2004545 / Endklemme – OneEnd Set 30-42
Lieferumfang des Pakets:
- 1x Batteriespeicher LUNA2000-21-S1 21 kWh
- 1x Smart Power Sensor DTSU666-HW/YDS60-80
- 1x Hybrid-Wechselrichter SUN2000 8K-MAP0 – 8 kW
- 1x Montagesystem SolidRail für Schrägdach
- 20x Trina Solar TSM-470NEG9R.28 VERTEX S+ 470 Wp, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
