Beschreibung

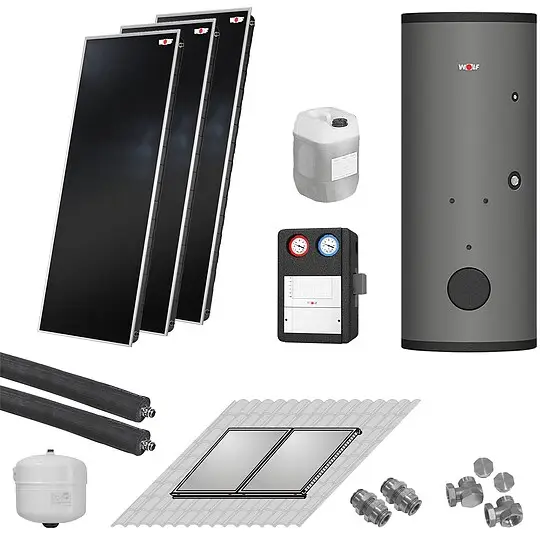

Wolf Thermische Solaranlage (Bruttoabsorberfläche 6,9 m²) mit 3 Stück Hochleistungs-Sonnenkollektoren F3-1 und Warmwasser-Solarspeicher SEM-2-400, bestehend aus:
Wolf Hochleistungs-Sonnenkollektor TopSon F3-1 (senkrecht) Glashalteleiste silber – 2486517
Die WOLF Hochleistungs-Flachkollektoren TopSon F3-1 sind effizient, hervorragend verarbeitet und extrem langlebig.
So macht zum Beispiel die von WOLF eigens entwickelte rundum geschlossene Aluminium-Kollektorwanne die TopSon Geräte besonders haltbar und undichte Kollektoren gehören der Vergangenheit an.
Die Absorber-Technologie sorgt darüber hinaus für maximale Solarerträge und erhöht Ihre Unabhängigkeit von traditionellen Energiequellen.
Dank leichter Bauweise sind die Kollektoren einfach zu installieren, egal ob über den Dachziegeln (Aufdach) oder in das Dach integriert (Indach) sowie als Flachdach- oder Fassadenmontage.
Vorteile F3-1:
- Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung
- Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit Top_x001a_Energieausnutzung
- Zertifiziert nach Solar-Keymark
- Die Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ 73 werden erfüllt
- Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
- Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste, TopSon F3-1/F3-1Q zusätzlich mit seitlicher Wärmedämmung
- Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag
- Bauform als Meander (TopSon F3-1/F3-1Q) oder als Harfe (CFK-1) garantieren gleichmäßige Durchströmung und effektive Funktion
- Dehnungskompensatoren zwischen den Kollektoren
- Sicherheitsglas 3,2 mm (TopSon F3-1/F3-1Q) bzw. 3,0 mm (CFK-1) dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, TopSon F3-1/F3-1Q mit erhöhter Lichtdurchlässigkeit
- EPDM Dichtung mit einteiliger Griffleiste verpresst
- Bei TopSon F3-1/F3-1Q bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar
- Bei TopSon F3-1/F3-1Q Glashalteleiste auch in schwarzgrau (für besondere optische Anforderungen)
- 5 Jahre Gewährleistung
Technische Daten F3-1:
- Modeltyp: TopSon F3-1
- empfohlene Durchflussmenge je Kollektor: 30 – 90 Ltr./h
- Wärmeträgermedium: ANRO (unverdünnt)
- Solar-Keymark Registernr.: 011-7S260F
- optischer Wirkungsgrad eta 0hem*: 70,4 %
- Wärmeverlustkoeffizient a1 *: 3,037 W/(m2 K)
- Wärmeverlustkoeffizient a2 *: 1.4E-2 W/(m2 K2)
- Einstrahlwinkel-Korrekturfaktor K50° *: 95 %
- Wärmekapazität C *: 5.85 kJ/(m2 K)
- Absorberfläche: 2 m²
- optischer Wirkungsgrad eta 0hem**: 81 %
- Wärmeverlustkoeffizient a1 **: 3.492 W/(m2 K)
- Wärmeverlustkoeffizient a2 **: 1.6E-2 W/(m2 K2)
- Einstrahlwinkel-Korrekturfaktor K50° **: 95 %
- Wärmekapazität C **: 5.85 kJ/(m2 K)
- maximale Stillstandstemperatur: 194 °C
- max. Betriebsüberdruck: 10 bar
- Füllinhalt: 1.7 Ltr.
- Abmessungen (Länge A / Breite B / Tiefe C): 2099 x 1099 x 110 mm
- Vorlauf-/Rücklauf: 1900 D mm
- Anschlüsse (flachdichtend mit Überwurfmutter): 3/4“ G
- Aufstellwinkel: 15° bis 75°
- Bruttofläche: 2,3 m²
- Gewicht (leer): 40 kg
einschließlich folgendem Zubehör:
- Aufdach-Montage-Set (Hochformat), bestehend aus: Montageschienen, Kollektorschienen und Haken Falz-Ziegel (8 mm)
- Kompensatoren (2 Stk.) zur Verbindung zwischen den Kollektoren
- Anschluss-Set für ein Kollektorfeld bei Aufdachmontage bestehend aus: 2 Spezialgussarmaturen 3/4″ + 2 Abschlussstopfen.
- Flexibles Anschluss-Set bestehend aus: 2 flexiblen Edelstahlschläuchen DN 20, temperatur-, UV- und witterungsbeständiger Isolierung, Länge: ca. 1.000 mm. Anschluss G 3/4″ IG und R 3/4″ AG inkl. Dichtungen.
- Pumpen-Armaturen-Gruppe Typ 10, bestehend aus: Hocheffizienzpumpe EEI
- Ausdehnungsgefäß 25 Liter mit Wandhalterung
- Digitale Temperatur-Differenz-Regelung Typ SM1-2 oder SM2-2 bestehend aus:
- 1 Stk. Solarmodul SM1-2 (zur Aufputz-Wandmontage)
- 1 Stk. Speicherfühler mit Tauchhülse 1/2″
- 1 Stk. Kollektorfühler mit Tauchhülse 3/4″
- 1 Stk. Montage- und Bedienungsanleitung
- Das Solarmodul SM1-2 beinhaltet die Regelung eines Solar-Kollektorfeldes (das Solarmodul SM2-2 die Regelung zweier Solar-Kollektorfelder) mittels Temperaturdifferenzregelung. Dabei werden Speicher- und Kollektortemperatur verglichen und je nach Temperaturdifferenz die Solarkreispumpe ein- oder ausgeschaltet. Das Solarmodul SM1-2 besitzt eine eBus-Schnittstelle und ist somit auch in das neue Wolf-Regelungssystem integrierbar.
- Wärmeträgerflüssigkeit für WOLF F3-1 Hochleistungs-Sonnenkollektoren. Für den Solarkreislauf mit hoher Wärmeaufnahme, Frostschutz und wirksamen Schutzstoffen gegen Korrosion. Physiologisch unbedenklich, biologisch abbaubar. Kanister mit 20 kg Inhalt.
Lieferung in Originalverpackungen mit allen erforderlichen Montage-, Bedienungs- und Serviceanleitungen.
WOLF Warmwasser-Solarspeicher SEM-2-400 – mit zwei Glattohr-Wärmetauschern – 2483738
Setzen Sie auf die bewährte Speicherlösung für Ein- bis Zweifamilienhäuser
Sie möchten Ihre Familie jederzeit mit genug warmem Wasser versorgen und gleichzeitig die kostenlose Energie Ihrer Solarthermie-Anlage optimal nutzen?
Mit dem Solarspeicher SEM-2 können Sie beides. Er bietet Ihnen hohen Warmwasserkomfort, insbesondere dann, wenn gerade sehr viel Wasser gleichzeitig benötigt wird.
Der Speicher erhitzt das Wasser mit zwei integrierten Wärmetauschern. D.h. wahlweise nutzt er dazu die Wärme Ihrer Solaranlage oder er arbeitet mit der Energie aus Ihrem Heizgerät. In der warmen Jahreszeit liefert die Sonne genug Energie, so dass Ihr Wärmeerzeuger komplett ausgeschaltet bleiben kann und keine Heizkosten für Sie anfallen.
Eigenschaften und Details SEM-2-400:
- Geringe Wärmeverluste durch hochwertigen PU-Hartschaum oder Polyestervlieswärmedämmung unter dem Folienmantel des Speichers
- Behälterinnenwand und Wärmetauscher korrosionsgeschützt durch Doppelschicht-Emaillierung und Magnesium-Schutzanode
- Große Wärmetauscherflächen sorgen für kurze Aufheizzeit und hohe Warmwasserdauerleistung
- Seitlicher Flansch für zusätzlichen Wärmtauscher und Wartung
- Solarpumpengruppe direkt am Solarspeicher SEM-2 montierbar
- Anschluss für Elektrozusatzheizung
- Optimiertes Durchmesser-/Höhenverhältnis für gute Temperaturschichtung
- 5 Jahre Gewährleistung auf Standspeicher
- 2 Jahre auf elektrische und bewegliche Teile
Technische Daten SEM-2-400:
- Energieeffizienzklasse: C
- Speicherinhalt: 385 l
- Bereitschaftswärmeaufwand: 2,41 kWh/24h
- Speicherdauerleistung 80/60-10/45°C (Heizung): 20 kW – 490 l/h
- Leistungskennzahl (Heizung): 4,8
- Primär-Heizwasser: 10 bar / 110°C
- Sekundär-Warmwasser : 10 bar / 95°C
- Wärmetauscherfläche (Heizung): 1,2 m²
- Wärmetauscherfläche (Solar): 1,8 m²
- Gesamthöhe: 1651 mm
- Durchmesser mit Wärmedämmung: 701 mm
- Durchmesser ohne Wärmedämmung: – mm
- Kippmaß mit Wärmedämmung: 1820 mm
- Gewicht: 159 kg
Lieferumfang:
- 3 Stk. Hochleistungs-Sonnenkollektor F3-1 – 2486517
- 4 Stk. Kompensator Kollektorverschraubung – 2000030
- 1 Stk. flexibles Anschluss-Set – 2482381
- 1 Stk. Anschluss-Set für 1 Kollektorfeld – 2482410
- 1 Stk. Membran-Ausdehnungsgefäß 35L – 2483075
- 1 Stk. Warmwasser-Solarspeicher SEM-2-400 – 2483738
- 1 Stk. Solarpumpengruppe 10 – 2484991
- 1 Stk. Solarmodul SM1-2 – Reglereinsatz – 2745936
- 1 Stk. Wärmeträgerflüssigkeit ANRO 30kg – 3501522
- 1 Stk. Anschluss-Set Solarpumpengruppe 10 – 7701167
- 1 Stk. Aufdach-Montageset Alu+ Falz-Ziegel – 7701671
Hersteller-Artikel-Nr. 2486517W06
