Beschreibung

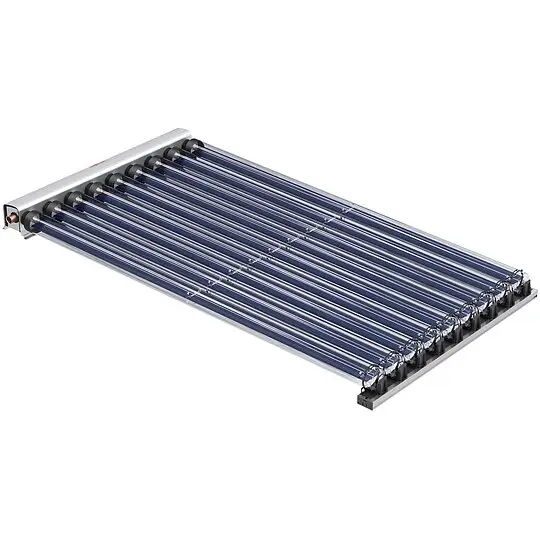

Viessmann Vitosol 200-TM Vakuum-Röhrenkollektor 2,67 m², Typ: SPEA
Der Vakuum-Röhrenkollektor Vitosol 200-TM wurde insbesondere für die liegende Montage in Großanlagen auf Flachdächern und für Mehrfamilienhäuser konzipiert.
Mit seinen um 45 Grad drehbaren Absorbern lässt er sich ohne erhöhte Verschattung optimal zum Sonnenverlauf ausrichten.
Vorteile:
- Vakuum-Röhrenkollektor mit CE-Kennzeichnung nach dem Heatpipe-Prinzip mit liegender Funktionsweise und Temperaturabschaltung ThermProtect
- Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme
- Zur liegenden Montage auf Flachdächern
- Konstruktionsmerkmale und Ausführung: Drehbar gelagerte Vakuum-Röhren mit hochselektiv beschichteten Absorbern für optimale Ausnutzung des Lichteinfalls
- Vakuum-Röhren aus hochtransparentem, schlagunempfindlichem Glas
- Einfache Montage der Röhren durch innovatives Stecksystem
- Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern bis 20 m²
- Sammlergehäuse aus korrosionsbeständigem Aluminium
- Röhren bis 45 Grad C drehbare ohne erhöhte Verschattung
Technische Daten:
- Bruttofläche: 2,67 m2
- Absorberfläche: 1,63 m2
- Abmessungen (Breite / Höhe / Tiefe): 1.194 x 2.244 x 160 mm
- Gewicht: 64 kg
- Röhrenanzahl: 9
- Inhalt Flüssigkeit: 0,86 l
- Zu. Betriebsdruck: 6 bar
- Max. Stillstandtemperatur: 175 °C
Leistungswerte Absorberfläche
- Optischer Wirkungsgrad: 76,0 %
- Wärmeverlustbeiwert k1: 1,28 W/(m²K)
- Wärmeverlustbeiwert k2: 0,007 W/(m²K²)
Leistungswerte Bruttofläche
- Optischer Wirkungsgrad: 46,0 %
- Wärmeverlustbeiwert k1: 0,78 W/(m²K)
- Wärmeverlustbeiwert k2: 0,0045 W/(m²K²)
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
- Aperturfläche: 1,63 m²
- Kollektorwirkungsgrad: 65 %
- Kollektorwirkungsgrad (optisch): 71 %
- Linearer Wärmedurchgangskoeffizient: 1,2 W/(m²K)
- Quadratischer Wärmedurchgangskoeffizient: 0,006 W/(m²K²)
- Winkelkorrekturfaktor: 0,88
– Hersteller-Art.-Nr. SK06741
