Beschreibung

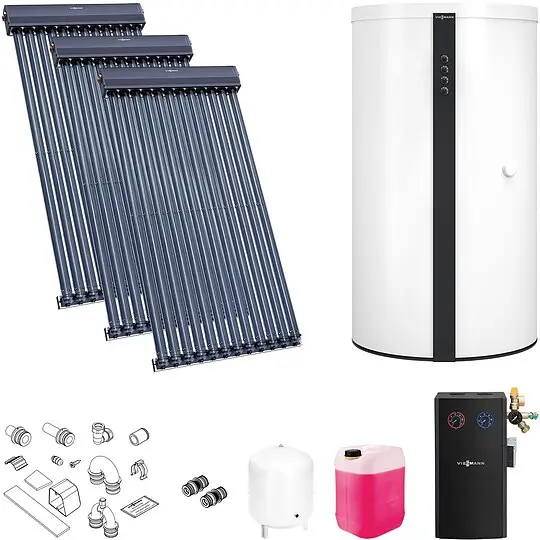

Viessmann Paket Thermische Solaranlage 13,86 m² 3x SP3C und Kombi-Pufferspeicher Vitocell 360-M 950l vitopearlwhite, bestehend aus:
Vitosol 300-TM Vakuum-Röhrenkollektor 4,62 m², Typ: SP3C, Farbe dunkelblau – SK06739
Der Hochleistungskollektor Vitosol 300-TM zählt zu den effizientesten Modellen am Markt und empfiehlt sich besonders zum Einsatz in begrenzten Platzverhältnissen.
Durch die individuelle Ausrichtung des Absorbers um +/– 25 Grad liefert er auch bei weniger günstigen Sonnenlagen einen überdurchschnittlichen Ertrag.
Der lageunabhängige und flexibel einsetzbare Kollektor ist für den Einsatz auf Ein- und Mehrfamilienhäusern konzipiert.
Er verfügt über die automatische Temperaturabschaltung ThermProtect, die aktiv wird falls über einen längeren Zeitraum mit hoher Sonneneinstrahlung die Wärmeabnahme stagniert.
Vorteile SP3C:
- Vakuum-Röhrenkollektor mit CE-Kennzeichnung
- Nach dem Heatpipe-Prinzip mit liegender Funktionsweise und Temperaturabschaltung ThermProtect
- Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme
- Zur Montage auf Schräg- und Flachdächern und an Fassaden
- Konstruktionsmerkmale und Ausführung: Drehbar gelagerte Vakuum-Röhren mit hochselektiv beschichteten Absorbern für optimale Ausnutzung des Lichteinfalls
- Trockene Anbindung der Röhren im wärmegedämmten Anschlussgehäuse mit patentiertem Doppelrohr-Wärmetauscher
- Vakuum-Röhren aus hochtransparentem, schlagunempfindlichem Glas
- Einfache Montage der Röhren durch innovatives Stecksystem
- Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern bis 15 m²
- Sammlergehäuse in attraktivem Design, Farbe dunkelblau
Technische Daten SP3C:
- Bruttofläche: 4,62 m2
- Absorberfläche: 3,03 m2
- Abmessungen (Breite / Höhe / Tiefe): 2.061 x 2.241 x 150 mm
- Gewicht: 79 kg
- Inhalt Flüssigkeit: 1,55 l
- Zu. Betriebsdruck: 6 bar
- Max. Stillstandstemperatur: 150 °C
- Optischer Wirkungsgrad (Absorberfläche): 80 %
Kombi-Pufferspeicher Vitocell 360-M SVSB 950 L mit Edelstahl-Wellrohr – Farbe vitopearlwhite – Z021896
Multivalenter Heizwasser-Pufferspeicher aus Stahl, mit integriertem Edelstahl-Wellrohr (1.4571) zur Trinkwassererwärmung im Durchflussprinzip und Wärmetauscher mit Schichtladeeinrichtung zum Anschluss von Sonnenkollektoren.
Nach DIN 1988-200 trinkwasserseitig korrosionsgeschützt nach Ausführung C. Für Heizungsanlagen nach EN 12828.
Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551.
Zulässige Vorlauftemperaturen: Heizwasser bis 110 °C, Solar bis 140 °C, Trinkwasser bis 95 °C.
Zulässiger Betriebsdrücke: heizwasserseitig bis 3 bar, solarseitig bis 10 bar, trinkwasserseitig bis 10 bar.
Lieferumfang / Ausstattung 360-M:
- Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung
- Ummantelung aus Polystyrol
- Stellfüße
- Integriertes Edelstahl-Wellrohr
- Wärmetauscher mit Schichtladeinrichtung zum Anschluss von Sonnenkollektoren
- 3 Klemmsysteme am Speichermantel für Tauchtemperatursensoren/Temperaturregler/Thermometer
- 2 Thermometer zum Einbau in die vordere Abdeckleiste
- Anschluss für den Einbau eines Elektro-Heizeinsatzes
- Farbe vitopearlwhite
Technische Daten 360-M:
- Speicherinhalt: 950 L
- Heizwasser: 906 l
- Trinkwasser: 30 l
- Wärmetauscher-Solar: 14 l
- Wärmetauscher-Solar Heizfläche: 2,1 m²
- Länge: 1064 mm
- Breite: 1119 mm
- Höhe: 2200 mm
- Gewicht: 231 kg
- Kippmaß: 2165 mm
- Energieeffizienzklasse: –
- Warmhalteverluste: 102,1 W
- Inhalt: 950 l
- Nicht solarer Inhalt: 455 l
einschließlich folgendem Zubehör:
- Verbindungsrohre (1 Paar) – Aus flexiblem Edelstahl-Wellrohr mit Messinganschlussenden, O-Ringen, Wärmedämmung und Hydraulikabdeckung.
- Anschluss-Set – Für ein Kollektorfeld in einer Reihe mit Wärmedämmung und Hydraulikabdeckung.
- Ausdehnungsgefäß (für Wärmeträgermedium) – Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
- Wärmeträgermedium „Tyfocor-LS“ – 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. „Tyfocor LS“ kann mit „Tyfocor G-LS“ gemischt werden.
- Solar-Divicon mit Anschluss-Set, Typ PS10 – Komplett ausgestattetes Set zur solarkreisseitigen Anbindung an den Wärmetauscher Solar des Heizwasser-Pufferspeichers. Lieferumfang: Solar-Divicon, Typ PS10 mit drehzahlgeregelter Hocheffizienz-Umwälzpumpe. Vorgefertigte Verrohrung mit Anschlussverschraubungen zur Montage an den Vitocell.
Lieferumfang:
- 3 Stk. Vitosol 300-TM SP3C 3,03 m² – SK06739
- 2 Stk. Verbindungsrohre – 7510993
- 1 Stk. Anschluss-Set – Z015404
- 1 Stk. Vitocell 360-M, Typ SVSB 950 l – Z021896
- 1 Stk. Solar-Divicon PS10 SM1A – Z021905
- 1 Stk. Membran-Ausdehnungsgefäss 40L 10 bar – 7248243
- 1 Stk. Wärmeträgermedium Tyfocor-LS 25 Liter – 7159727
– Hersteller-Art.-Nr. SK06767
