Beschreibung
| Artikel-Nr.: | WTS0232120 |
| MPN: | 232120 |
| EAN: | 8019001010149 |

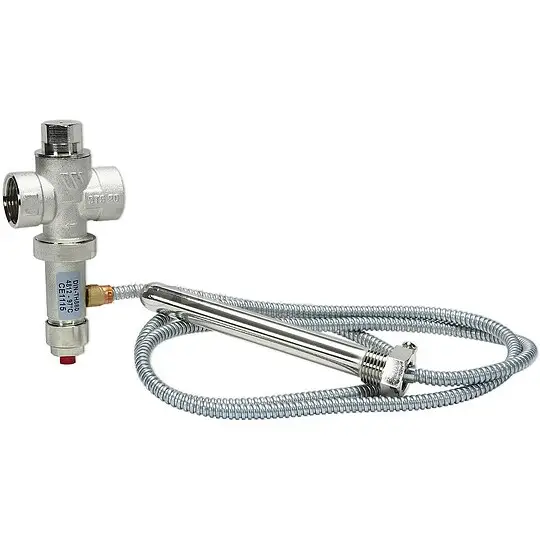

WATTS Thermische Ablaufsicherung STS20 – 2 x 3/4″ IG – max. Betriebsdruck: 10 bar – Einstellung 97°C – Länge Kapillarrohr 1.300 mm – nach DIN EN 12828 (DIN 4751) – Hersteller-Artikel-Nr. 0232120
Verwendungsbereich:
Die Thermische Ablaufsicherung ist vorgeschrieben zur temperaturseitigen Absicherung von Heizkesseln in geschlossenen Warmwasserheizungsanlagen entsprechend DIN 4751/2 bis maximal 93 KW = 80 000 kcal/h, die mit festen Brennstoffen beheizt werden. Der Kessel muss mit einem eingebauten Warmwasserbereiter oder einem Sicherheitswärmetauscher ausgerüstet sein. Die Ablaufsicherung STS20 ist ein druckunabhängiges Ventil, das durch die Vorlauftemperatur des Wärmeerzeugers bei Erreichen von 97°C einen Wasserablauf am Brauchwassererwärmer öffnet und dadurch eine Temperatursteigerung über maximal 110°C verhindert.
Vorteile:
- Zwei voneinander unabhängige Fühler wirken auf nur ein Ventilsystem, d.h. a uch bei Ausfall eines Fühlersystems ist die Funktion der STS20 weiterhin sichergestellt.
- Der Dichtkolben wird mittig angesteuert. Ein Verkanten ist somit ausgeschlossen.
- Kein Gehäuseteil aus Kunststoff, somit unempfindlich gegen äußere Beschädigungen.
- Bei kurzzeitigem Temperaturanstieg bis 125°C kommt es zu keiner Beschädigung der Fühler.
- Bei Bedarf kann der Dichtkolben ohne großen Aufwand ausgewechselt werden.
Technische Details:
- Gehäuse aus Messing, vernickelt
- Max. Betriebsüberdruck: 10 bar
- Temperatur Ansprechpunkt: 97 °C
- Max. Betriebstemperatur: 110 °C
- Max. Leistung: 6,5 m³/h
- Min. Betriebstemperatur: -10 °C
- Kapillarrohr 1.300 mm
- TÜV-Geprüft
