Beschreibung

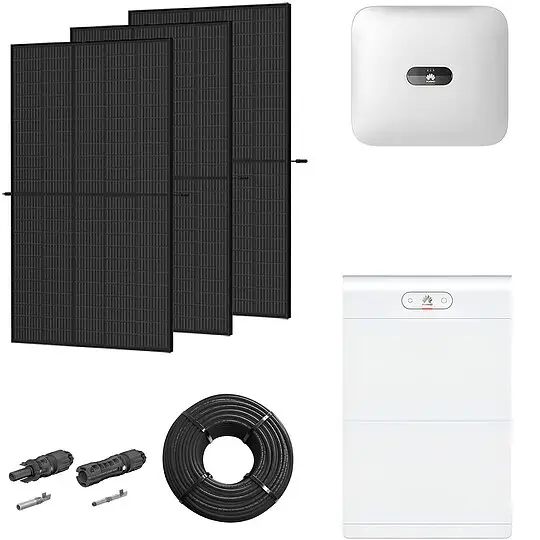

Photovoltaik-Paket mit 12 Modulen Glas-Glas full black, mit 10 kWh Speicher – 5,46 kWp
PV-Paket mit 12 leistungsstarken Solarmodulen, Huawei Wechselrichter und Huawei Speicher.
Das optimale Leistungserlebnis für Ihre PV-Anlage zu Hause. PV-Pakete von Huawei setzen auf Kompatibilität und gleichzeitig modernste Technik.
Die Komponenten sind alle aufeinander abgestimmt, um die Installation zu vereinfachen und ein einheitliches Gesamtbild abzugeben.
Huawei LUNA2000-10-S1 10kWh Batteriespeichersystem mit Steuerungseinheit und Sockel
Mit dem Update der 5-E1 Speichermodule schafft Huawei für ihre LUNA2000 Serie ein neues Level an Flexibilität. Ab sofort können die 5-E1 und 7-E1 Elemente untereinander kombiniert werden. Das Resultat ist eine feinere Abstimmung der Speicherkapazität von 5,0 bis 20,7 kWh je nach Kundenwunsch. Selbstverständlich mit allen gewohnten Vorzügen wie dem kabellosen Stapelkonzept, Cell-Balancing und zeitlich unbegrenzte Erweiterbarkeit.
Produktvorteile:
- Speichermodule flexibel untereinander kombinierbar
- Zeitlich unbegrenzt erweiterbar
- Neues Stecksystem ersetzt die manuelle Verkabelung der einzelnen Elemente
- Zertifizierte Batteriesicherheit nach VDE 2510-50
Produkteigenschaften:
- Batteriekapazität (nutzbar): 10,0 kWh
- Speichertyp: Hochvolt
- Nennspannung: 350 – 560 V
- Zeitfenster Erweiterung: unbegrenzt
- Anzahl Speichermodule in einer Einheit: 1 bis 3
- Anzahl Einheiten parallel: bis zu 4 Türme*
- Zellchemie: LFP
- Kommunikation: CAN
- Schutzklasse: IP66
- Abmessungen: 870 x 590 x 255 mm (HxBxT)
- Gewicht: BMS + Sockel: 12,0 kg, 2 x Speicher je 68,0 kg
Technische Daten:
- Gehäuseschutzklasse: IP66
- Kapazität nachträglich erweiterbar: ja ohne Zeitbegrenzung
- Min. Temperatur der Umgebung (°C): -20
- Zellchemie der Batterie: LFP
- Nutzbare Kapazität (kWh): 10.00
- Nennspannung DC (V): 450.00
Lieferumfang:
- 1 x Huawei LUNA2000-10KW-C1 Power Module (Artikel PVBSSEHUC1)
- 2 x Huawei LUNA2000-5-E1 Speichermodul (Artikel PVBSMHU5E1)
Hinweise:
- LUNA2000 S0 Serie nicht mit S1 kompatibel (E0 Speichermodule mit E1)
Huawei SUN2000-5KTL-M1 dreiphasiger Hybrid-Wechselrichter mit WLAN/FE-Dongle – für Photovoltaiksysteme
Der smarte Hybrid-Wechselrichter aus dem Hause Huawei überzeugt mit einer schlanken Bauweise und modernster Technik zum Transfer von Strömen.
Mittels seiner zwei MPP-Tracker und des maximalen Wechselstroms von 5,50 Kilovoltampere glänzt der Wechselrichter auf ganzer Linie.
Produkteigenschaften:
- Leichtes und kompaktes Hybridgerät
- Sehr hoher Europäischer Wirkungsgrad
- KI-gestützter Schutz vor Lichtbogenbildung
- Lokalisierung von Fehlerlichtbogen zur schnelleren Behebung
- Keine Verschleißteile, berührungsloser Wechselrichter (kein Display, Installation über App)
- Vorbereitet für zusätzliche Batterieladung über AC-Energiequellen (Alternating Current = Wechselstrom)
- Vorbereitet für Backup (mit zusätzlicher Backup Box)
- Fernwartung möglich und automatisches Update
Technische Daten:
- Allgemeine Daten:
- Typ: SUN2000-5KTL-M1
- Abmessungen (L x H x B): 525 x 147 x 470 mm
- Gewicht: 17,00 kg
- Display: – / LED-Anzeige
- Lichtbogenschutzschalter: Ja
- Schnittstelle 1: RS485
- Schnittstelle 2: –
- Topologie: Trafolos
- Hochsetzsteller: Ja
- Einspeisephasen: 3
- Gehäuseschutzklasse: IP65
- Anzahl Mpp-Tracker: 2
- Spezifikationen Eingang:
- Anzahl Stringeingänge: 2 Stk
- Maximale DC Anschlussleistung: 7,50 kWp
- Maximale Eingangsspannung DC: 1.100,00 V
- Maximale Mpp-Eingangsspannung: 980 V
- Max. Eingangsstrom pro MPPT: 13,50 A
- Minimale Mpp-Eingangsspannung: 140 V
- Spezifikationen Ausgang:
- AC Nennleistung: 5,00 kVA
- Maximale AC-Leistung: 5,50 kVA
- Wirkungsgrad:
- Europäischer Wirkungsgrad: 97,50 %
- Maximaler Wirkungsgrad: 98,40 %
Der Lieferumfang umfasst:
- 1x PV Steckverbinder
- 1x Akkusteckverbinder
- 1x AC Steckverbinder
- 1x Signalkabelsteckverbinder
- 1x Halterung
- 1x WLAN-FE Dongle
Huawei Smart Power Sensor DTSU666-HW/YDS60-80 dreiphasiger Smartmeter
Produkteigenschaften Stromzähler:
- Messgenauigkeit > Klasse 1 innerhalb des gesamten Temperaturbereichs
- Begrenzungskontrolle für Stromexport
- LCD-Display, praktisch für Benutzer zur Einrichtung und Überprüfung
- Stromverbrauch gesamt
12x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, full black, MC4 Evo 2
Das Solarmodul TSM-NEG9R.25 der Trina Vertex S+ Serie mit einer Leistung von 455 Wp verbindet Ästhetik mit Effizienz. Das elegante Full-Black-Design sorgt für eine moderne Optik, während die Doppelglas-Konstruktion hohe Zuverlässigkeit garantiert. Als universelle Lösung für Wohn- und Gewerbedächer ist es kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen. Das geringe Gewicht und die optimale Größe erleichtern Transport und Installation, während flexible Montagemöglichkeiten für vielseitige Einsatzszenarien sorgen. Mit einer Leistungsgarantie von 30 Jahren und einer Produktgarantie von 25 Jahren unterstreicht Trina die außerordentliche Qualität dieses Produkts.
Produktvorteile:
- Moderne Optik im Full-Black-Design
- Robuste Doppelglas-Konstruktion
- Universelle Lösung für Wohn- und Gewerbedächer
- Kompatibel mit gängigen Systemen
Produkteigenschaften:
- Nennleistung Pmax: 455 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 16 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): schwarz
- Farbe Rückseitenfolie (Dachseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie Dachseite: weiß
- Zelllänge (mm): 182.000
- Modulwirkungsgrad (%): 22.80
- Max. Systemspannung (V): 1500
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Nennspannung Umpp (V): 45.00
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Kabel Leiterquerschnitt (mm²): 4.00
- Nennstrom Impp (A): 10.11
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Nennleistung Pmax (Wp): 455
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Leerlaufspannung Uoc (V): 53.40
- Zellbreite (mm): 210.000
- Busbars (Stk): 16
- Farbe Rückseitenfolie Zellenseite: schwarz
- Kurzschlussstrom Isc (A): 10.77
Lieferumfang des Pakets:
- 1x Batteriespeicher LUNA2000-10-S1 10kWh
- 1x Smart Power Sensor DTSU666-HW/YDS60-80
- 1x Hybrid-Wechselrichter SUN2000 5KTL-M1
- 12x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, bifazial, full black, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
