Beschreibung

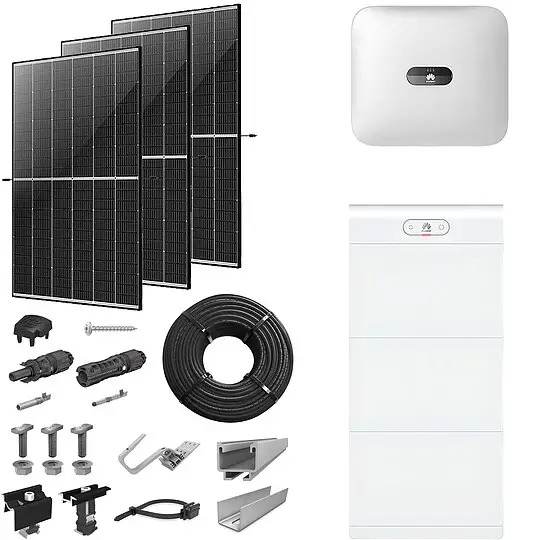

Photovoltaik-Komplett-Anlage mit 12 Modulen black-frame für Aufdach-Montage, mit 15 kWh Speicher – 5,64 kWp
PV-Paket mit 12 leistungsstarken Solarmodulen, Huawei Wechselrichter und Huawei Speicher. Die Montage ist für 12 Module in der senkrechten oder waagerechten Installation ausgelegt. Das hierfür passende Befestigungssystem, Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.
Das optimale Leistungserlebnis für Ihre PV-Anlage zu Hause. PV-Pakete von Huawei setzen auf Kompatibilität und gleichzeitig modernste Technik.
Die Komponenten sind alle aufeinander abgestimmt, um die Installation zu vereinfachen und ein einheitliches Gesamtbild abzugeben.
Huawei LUNA2000-15-S1 15kWh Batteriespeichersystem mit Steuerungseinheit und Sockel
Mit dem Update der 5-E1 Speichermodule schafft Huawei für ihre LUNA2000 Serie ein neues Level an Flexibilität. Ab sofort können die 5-E1 und 7-E1 Elemente untereinander kombiniert werden. Das Resultat ist eine feinere Abstimmung der Speicherkapazität von 5,0 bis 20,7 kWh je nach Kundenwunsch. Selbstverständlich mit allen gewohnten Vorzügen wie dem kabellosen Stapelkonzept, Cell-Balancing und zeitlich unbegrenzte Erweiterbarkeit.
Produktvorteile:
- Speichermodule flexibel untereinander kombinierbar
- Zeitlich unbegrenzt erweiterbar
- Neues Stecksystem ersetzt die manuelle Verkabelung der einzelnen Elemente
- Zertifizierte Batteriesicherheit nach VDE 2510-50
Produkteigenschaften:
- Batteriekapazität (nutzbar): 15,0 kWh
- Speichertyp: Hochvolt
- Nennspannung: 350 – 560 V
- Zeitfenster Erweiterung: unbegrenzt
- Anzahl Speichermodule in einer Einheit: 1 bis 3
- Anzahl Einheiten parallel: bis zu 4 Türme*
- Zellchemie: LFP
- Kommunikation: CAN
- Schutzklasse: IP66
- Abmessungen: 1230 x 590 x 255 mm (HxBxT)
- Gewicht: BMS + Sockel: 12,0 kg, 3 x Speicher je 68,0 kg
Technische Daten:
- Gehäuseschutzklasse: IP66
- Kapazität nachträglich erweiterbar: ja ohne Zeitbegrenzung
- Min. Temperatur der Umgebung (°C): -20
- Zellchemie der Batterie: LFP
- Nutzbare Kapazität (kWh): 15.00
- Nennspannung DC (V): 450.00
Lieferumfang:
- 1 x Huawei LUNA2000-10KW-C1 Power Module (Artikel PVBSSEHUC1)
- 3 x Huawei LUNA2000-5-E1 Speichermodul (Artikel PVBSMHU5E1)
Hinweise:
- LUNA2000 S0 Serie nicht mit S1 kompatibel (E0 Speichermodule mit E1)
Huawei SUN2000-5KTL-M1 dreiphasiger Hybrid-Wechselrichter mit WLAN/FE-Dongle – für Photovoltaiksysteme
Der smarte Hybrid-Wechselrichter aus dem Hause Huawei überzeugt mit einer schlanken Bauweise und modernster Technik zum Transfer von Strömen.
Mittels seiner zwei MPP-Tracker und des maximalen Wechselstroms von 5,50 Kilovoltampere glänzt der Wechselrichter auf ganzer Linie.
Produkteigenschaften:
- Leichtes und kompaktes Hybridgerät
- Sehr hoher Europäischer Wirkungsgrad
- KI-gestützter Schutz vor Lichtbogenbildung
- Lokalisierung von Fehlerlichtbogen zur schnelleren Behebung
- Keine Verschleißteile, berührungsloser Wechselrichter (kein Display, Installation über App)
- Vorbereitet für zusätzliche Batterieladung über AC-Energiequellen (Alternating Current = Wechselstrom)
- Vorbereitet für Backup (mit zusätzlicher Backup Box)
- Fernwartung möglich und automatisches Update
Technische Daten:
- Allgemeine Daten:
- Typ: SUN2000-5KTL-M1
- Abmessungen (L x H x B): 525 x 147 x 470 mm
- Gewicht: 17,00 kg
- Display: – / LED-Anzeige
- Lichtbogenschutzschalter: Ja
- Schnittstelle 1: RS485
- Schnittstelle 2: –
- Topologie: Trafolos
- Hochsetzsteller: Ja
- Einspeisephasen: 3
- Gehäuseschutzklasse: IP65
- Anzahl Mpp-Tracker: 2
- Spezifikationen Eingang:
- Anzahl Stringeingänge: 2 Stk
- Maximale DC Anschlussleistung: 7,50 kWp
- Maximale Eingangsspannung DC: 1.100,00 V
- Maximale Mpp-Eingangsspannung: 980 V
- Max. Eingangsstrom pro MPPT: 13,50 A
- Minimale Mpp-Eingangsspannung: 140 V
- Spezifikationen Ausgang:
- AC Nennleistung: 5,00 kVA
- Maximale AC-Leistung: 5,50 kVA
- Wirkungsgrad:
- Europäischer Wirkungsgrad: 97,50 %
- Maximaler Wirkungsgrad: 98,40 %
Der Lieferumfang umfasst:
- 1x PV Steckverbinder
- 1x Akkusteckverbinder
- 1x AC Steckverbinder
- 1x Signalkabelsteckverbinder
- 1x Halterung
- 1x WLAN-FE Dongle
Huawei Smart Power Sensor DTSU666-HW/YDS60-80 dreiphasiger Smartmeter
Produkteigenschaften Stromzähler:
- Messgenauigkeit > Klasse 1 innerhalb des gesamten Temperaturbereichs
- Begrenzungskontrolle für Stromexport
- LCD-Display, praktisch für Benutzer zur Einrichtung und Überprüfung
- Stromverbrauch gesamt
12x Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas, Wp monokristallin schwarz/weiß, inkl. Kabel & Stecksystem
Produktbeschreibung:
- Das Solarmodul TSM-NEG9R.28 der Vertex-S+-Serie von Trina Solar ist eine universelle Lösung für Wohn- und Gewerbedächer
- Mit einer Leistung von 470 Wp bietet das Doppelglas-Modul nicht nur hohe Erträge, sondern auch eine ausgezeichnete Beständigkeit gegenüber rauen Umweltbedingungen und Feuer
- Dank der hohen Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul flexibel in unterschiedliche Systeme integrieren
- Die optimale Größe und das geringe Gewicht erleichtern die Handhabung und tragen zu geringeren Montage- und Transportkosten bei
- Mit einer Leistungsgarantie von 30 Jahren unterstreicht Trina Solar die besondere Qualität, Langlebigkeit und Zuverlässigkeit des Moduls
Produktvorteile:
- Ideal für Wohn- und Gewerbedächer
- Doppelverglasung für ausgezeichnete Beständigkeit
- Kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen
- Optimale Größe und geringes Gewicht
- 30 Jahre Leistungsgarantie
Produkteigenschaften:
- Nennleistung Pmax: 470 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 14 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Nennstrom Impp (A): 10.20
- Rahmenfarbe: schwarz
- Zelllänge (mm): 182.000
- Max. Systemspannung (V): 1500
- Farbe Rückseitenfolie Zellenseite: weiß
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Kurzschlussstrom Isc (A): 10.89
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Leerlaufspannung Uoc (V): 54.60
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Modulwirkungsgrad (%): 23.50
- Kabel Leiterquerschnitt (mm²): 4.00
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Zellbreite (mm): 210.000
- Nennleistung Pmax (Wp): 470
- Busbars (Stk): 14
K2 Befestigungssystem SolidRail für Schrägdach mit Verlegeplan waagrecht/senkrecht
Artikelliste aller Montageelemente:
- 27x 2002390 / Dachhaken SolidHook 3S+
- 100x 1000041 / Hammerkopfschraube 28/15 M10×30
- 100x 1000042 / Sperrzahnmutter M10
- 100x 2004112 / Holzbauschraube wood screw 8×100
- 30x 1004765 / Abdeckkappe SolidRail Light End Cap
- 100x 2002870 / Kabelbinder mit Aufsteckmöglichkeit – Cable Manager
- 15x 2004269 / Schiene SolidRail Light 3,65 m
- 10x 1004107 / Verbindungs-Set SolidRail Light – RailConnector Set
- 30x 1004110 / Kreuzverbinder SolidRail – CrossConnector Set
- 20x 2004148 / Mittelklemme – OneMid Set 25-40
- 20x 2004545 / Endklemme – OneEnd Set 30-42
Lieferumfang des Pakets:
- 1x Batteriespeicher LUNA2000-15-S1 15kWh
- 1x Smart Power Sensor DTSU666-HW/YDS60-80
- 1x Hybrid-Wechselrichter SUN2000 5KTL-M1
- 1x Montagesystem SolidRail für Schrägdach
- 12x Trina Solar TSM-470NEG9R.28 VERTEX S+ 470 Wp, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
