Beschreibung

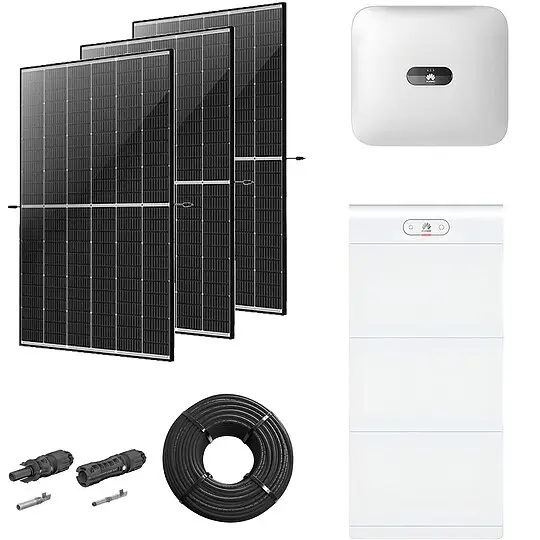

Photovoltaik-Paket mit 20 Modulen black-frame, mit 15 kWh Speicher – 9,40 kWp
PV-Paket mit 20 leistungsstarken Solarmodulen, Huawei Wechselrichter und Huawei Speicher.
Das optimale Leistungserlebnis für Ihre PV-Anlage zu Hause. PV-Pakete von Huawei setzen auf Kompatibilität und gleichzeitig modernste Technik.
Die Komponenten sind alle aufeinander abgestimmt, um die Installation zu vereinfachen und ein einheitliches Gesamtbild abzugeben.
Huawei LUNA2000-15-S1 15kWh Batteriespeichersystem mit Steuerungseinheit und Sockel
Mit dem Update der 5-E1 Speichermodule schafft Huawei für ihre LUNA2000 Serie ein neues Level an Flexibilität. Ab sofort können die 5-E1 und 7-E1 Elemente untereinander kombiniert werden. Das Resultat ist eine feinere Abstimmung der Speicherkapazität von 5,0 bis 20,7 kWh je nach Kundenwunsch. Selbstverständlich mit allen gewohnten Vorzügen wie dem kabellosen Stapelkonzept, Cell-Balancing und zeitlich unbegrenzte Erweiterbarkeit.
Produktvorteile:
- Speichermodule flexibel untereinander kombinierbar
- Zeitlich unbegrenzt erweiterbar
- Neues Stecksystem ersetzt die manuelle Verkabelung der einzelnen Elemente
- Zertifizierte Batteriesicherheit nach VDE 2510-50
Produkteigenschaften:
- Batteriekapazität (nutzbar): 15,0 kWh
- Speichertyp: Hochvolt
- Nennspannung: 350 – 560 V
- Zeitfenster Erweiterung: unbegrenzt
- Anzahl Speichermodule in einer Einheit: 1 bis 3
- Anzahl Einheiten parallel: bis zu 4 Türme*
- Zellchemie: LFP
- Kommunikation: CAN
- Schutzklasse: IP66
- Abmessungen: 1230 x 590 x 255 mm (HxBxT)
- Gewicht: BMS + Sockel: 12,0 kg, 3 x Speicher je 68,0 kg
Technische Daten:
- Gehäuseschutzklasse: IP66
- Kapazität nachträglich erweiterbar: ja ohne Zeitbegrenzung
- Min. Temperatur der Umgebung (°C): -20
- Zellchemie der Batterie: LFP
- Nutzbare Kapazität (kWh): 15.00
- Nennspannung DC (V): 450.00
Lieferumfang:
- 1 x Huawei LUNA2000-10KW-C1 Power Module (Artikel PVBSSEHUC1)
- 3 x Huawei LUNA2000-5-E1 Speichermodul (Artikel PVBSMHU5E1)
Hinweise:
- LUNA2000 S0 Serie nicht mit S1 kompatibel (E0 Speichermodule mit E1)
Huawei SUN2000-8KTL-M1 dreiphasiger Hybrid-Wechselrichter mit WLAN/FE-Dongle – für Photovoltaiksysteme
Der smarte Hybrid-Wechselrichter aus dem Hause Huawei überzeugt mit einer schlanken Bauweise und modernster Technik zum Transfer von Strömen.
Mittels seiner zwei MPP-Tracker und des maximalen Wechselstroms von 8,80 Kilovoltampere glänzt der Wechselrichter auf ganzer Linie.
Produkteigenschaften:
- Leichtes und kompaktes Hybridgerät
- Sehr hoher Europäischer Wirkungsgrad
- KI-gestützter Schutz vor Lichtbogenbildung
- Lokalisierung von Fehlerlichtbogen zur schnelleren Behebung
- Keine Verschleißteile, berührungsloser Wechselrichter (kein Display, Installation über App)
- Vorbereitet für zusätzliche Batterieladung über AC-Energiequellen (Alternating Current = Wechselstrom)
- Vorbereitet für Backup (mit zusätzlicher Backup Box)
- Fernwartung möglich und automatisches Update
Technische Daten:
- Allgemeine Daten:
- Typ: SUN2000-8KTL-M1
- Abmessungen (L x H x B): 525 x 147 x 470 mm
- Gewicht: 17,00 kg
- Display: – / LED-Anzeige
- Lichtbogenschutzschalter: Ja
- Schnittstelle 1: RS485
- Schnittstelle 2: –
- Topologie: Trafolos
- Hochsetzsteller: Ja
- Einspeisephasen: 3
- Gehäuseschutzklasse: IP65
- Anzahl Mpp-Tracker: 2
- Spezifikationen Eingang:
- Anzahl Stringeingänge: 2 Stk
- Maximale DC Anschlussleistung: 12,00 kWp
- Maximale Eingangsspannung DC: 1.100,00 V
- Maximale Mpp-Eingangsspannung: 980 V
- Max. Eingangsstrom pro MPPT: 13,50 A
- Minimale Mpp-Eingangsspannung: 140 V
- Spezifikationen Ausgang:
- AC Nennleistung: 8,00 kVA
- Maximale AC-Leistung: 8,80 kVA
- Wirkungsgrad:
- Europäischer Wirkungsgrad: 98,00 %
- Maximaler Wirkungsgrad: 98,60 %
Der Lieferumfang umfasst:
- 1x PV Steckverbinder
- 1x Akkusteckverbinder
- 1x AC Steckverbinder
- 1x Signalkabelsteckverbinder
- 1x Halterung
- 1x WLAN-FE Dongle
Huawei Smart Power Sensor DTSU666-HW/YDS60-80 dreiphasiger Smartmeter
Produkteigenschaften Stromzähler:
- Messgenauigkeit > Klasse 1 innerhalb des gesamten Temperaturbereichs
- Begrenzungskontrolle für Stromexport
- LCD-Display, praktisch für Benutzer zur Einrichtung und Überprüfung
- Stromverbrauch gesamt
20x Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas, Wp monokristallin schwarz/weiß, inkl. Kabel & Stecksystem
Produktbeschreibung:
- Das Solarmodul TSM-NEG9R.28 der Vertex-S+-Serie von Trina Solar ist eine universelle Lösung für Wohn- und Gewerbedächer
- Mit einer Leistung von 470 Wp bietet das Doppelglas-Modul nicht nur hohe Erträge, sondern auch eine ausgezeichnete Beständigkeit gegenüber rauen Umweltbedingungen und Feuer
- Dank der hohen Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul flexibel in unterschiedliche Systeme integrieren
- Die optimale Größe und das geringe Gewicht erleichtern die Handhabung und tragen zu geringeren Montage- und Transportkosten bei
- Mit einer Leistungsgarantie von 30 Jahren unterstreicht Trina Solar die besondere Qualität, Langlebigkeit und Zuverlässigkeit des Moduls
Produktvorteile:
- Ideal für Wohn- und Gewerbedächer
- Doppelverglasung für ausgezeichnete Beständigkeit
- Kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen
- Optimale Größe und geringes Gewicht
- 30 Jahre Leistungsgarantie
Produkteigenschaften:
- Nennleistung Pmax: 470 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 14 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Nennstrom Impp (A): 10.20
- Rahmenfarbe: schwarz
- Zelllänge (mm): 182.000
- Max. Systemspannung (V): 1500
- Farbe Rückseitenfolie Zellenseite: weiß
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Kurzschlussstrom Isc (A): 10.89
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Leerlaufspannung Uoc (V): 54.60
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Modulwirkungsgrad (%): 23.50
- Kabel Leiterquerschnitt (mm²): 4.00
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Zellbreite (mm): 210.000
- Nennleistung Pmax (Wp): 470
- Busbars (Stk): 14
Lieferumfang des Pakets:
- 1x Batteriespeicher LUNA2000-15-S1 15kWh
- 1x Smart Power Sensor DTSU666-HW/YDS60-80
- 1x Hybrid-Wechselrichter SUN2000 8KTL-M1
- 20x Trina Solar TSM-470NEG9R.28 VERTEX S+ 470 Wp, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
