Beschreibung

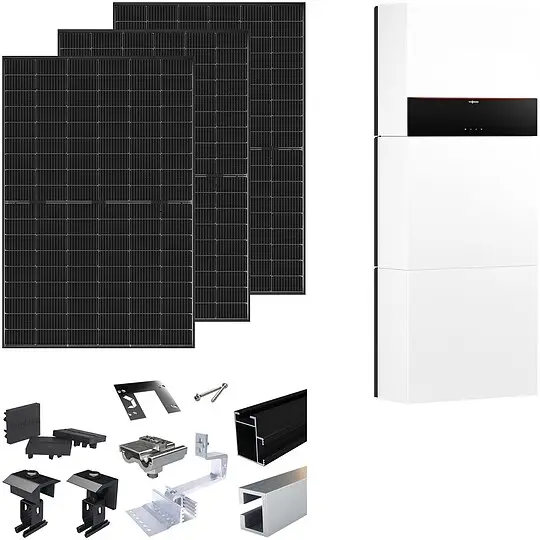

Viessmann PV-Paket Vitovolt 300 PV-Module mit Vitocharge VX3 Flex M Schrägdach Montage – Paketgröße M für 22 Module
Eigenschaften und Details:
- Paketgröße S für 22 Module
- Nennleistung: 9,79 kWp
- Nennkapazität Batterie: 10 kWh
- Für Jahresstromverbrauch: 7000 kWh
- Anordnung: 2 x 6 & 2 x 5 Module
- Montagefläche: ca. 60 m²
VIESSMANN Vitocharge VX3 Flex Typ 8.0C10
Hybrid-Stromspeicher mit Lithium-Eisenphosphat-Batterie für den Anschluss von Photovoltaikanlagen. Alternativ einsetzbar als AC-gekoppelter Stromspeicher zur Nachrüstung von Bestands-Photovoltaikanlagen.
Eigenschaften und Details Vitocharge VX3 Flex:
- Effiziente Anlagendimensionierung durch modularen Produktaufbau (flexibel)
- Sichere und langlebige Lithium-Eisenphosphat-Batterien (nachrüstbar)
- Einfache Installation durch handliches Gewicht der Komponenten
- Flexible Installation – wandhängend oder bodenstehend mit Standfuß (Zubehör)
- Geführte Inbetriebnahme des Geräts sowie weiterer Zubehörkomponenten durch ViGuide
- Erweiterter Service vor Ort mit Hilfe von ViGuide
- Integration in ViGuide für Remote Monitoring der Betriebsparameter
- EEBUS-Schnittstelle für Kompatibilität zu Energie-Management-Systemen
- Ersatzstrombetrieb für hohe Versorgungssicherheit bei Stromausfall (Batterie und 3-phasige Backup-Box erforderlich)
- Netzwerk-Einbindung über LAN oder WLAN für die Nutzung von Cloud Services, kompatibel zur Viessmann GridBox (als Zubehör erhältlich)
- Integrierte dynamische Wirkleistungsbegrenzung am Netzanschlusspunkt (Energiezähler als Zubehör erforderlich)
Technische Daten Vitocharge VX3 Flex:
- Geeignet für Photovoltaikanlage: bis 12 kWp
- Nutzbare Speicherkapazität: 10 kWh
- Anzahl Batterien im Lieferumfang: 2
- Anzahl nachrüstbarer Batterien: 1
- Anzahl Batteriemodule: 4
- Nominale Speicherkapazität: 11 kWh
- Nutzbare Speicherkapazität: 10 kWh
- Batterietechnologie Lithium-Eisenphosphat
- Batterie-Nennspannung 192 V
- Max. Ladeleistung 3,84 kW
- Max. Entladeleistung 3,84 kW
- Umgebungstemperatur 0 bis 35 °C
- Max. PV-Generatorleistung: 12 kWp
- Anzahl DC-Eingänge/MPP-Tracker: 2/2
- Max. DC-Eingangsspannung: 1000 V
- MPP-Arbeitsspannungsbereich: 150 bis 850 V
- Max. Nenn-Eingangsstrom (Eingang A/B/C): 13/13/20 A
- AC-Nennleistung: 8,0 kVA
- Netzanschluss: 3-phasig 400/50 V/Hz
- Leistungsfaktor: cos phi -0,8 bis 0,8
- Max. Wechselrichter-Wirkungsgrad: ca. 97,3 %
- Breite 600 mm
- Höhe 1500 mm
- Tiefe 250 mm
- Gewicht
- Wechselrichter 27 kg
- Batterie je 5 kWh 76 kg
- Gesamtgewicht 179 kg
- Schutzart IP20
- Funktionsgarantie 5 Jahre
- Funktionsgarantie bei Konnektivierung 10 Jahre
- Zeitwertersatzgarantie auf Batteriezellen 10 Jahre oder 125.000 Ah (entspricht 24 MWh)
Viessmann PV-Solarmodul Vitovolt 300-DG M445HC Glas-Glas bifazial blackframe – 445 Wp
Das neue PV-Modul Vitovolt 300-DG als Doppelglasmodul mit bifazialer TOPCon-Zelltechnologie erweitert den Anwendungsbereich entscheidend. Das Element nutzt die einfallende Sonnenenergie von beiden Seiten. Durch die beidseitige Verglasung bleibt die Installation nicht auf das Hausdach beschränkt.
Der kristalline N-Typ-TOPCon-Zellkern wandelt mehr direktes Sonnenlicht in Strom um als herkömmliche Solarzellen. Das Modul ist hohen Temperaturen gegenüber widerstandsfähiger. Diese Eigenschaft erhöht zum einen die Langlebigkeit der Module und zum anderen auch die Effizienz gegenüber der P-Typ-Zelltechnik.
Das Vitovolt 300-DG Photovoltaik-Modul überzeugt durch kompromisslose Qualität sowie umfangreiche Produkt- und Leistungsgarantien durch Viessmann. Zudem haben alle Module eine ausschließlich positive Leistungstoleranz im Auslieferungszustand.
Technische Daten:
- Allgemeine Daten:
- Typ: M445HC blackframe
- Nennleistung: 445 Wp
- Zelltechnologie: N-Type TOPCon
- Modulaufbau: Bifacial (Glas/Glas)
- Rahmenfarbe: Schwarz
- Zellgröße: 182 mm x 93 mm
- Zellenanzahl: 108 Half-Cut Zellen 6 x 18
- Zelleneinbettung: Ethylenvinylacetat (EVA)
- Rahmen: Eloxierte Aluminiumlegierung, schwarz
- Sicherheitsglas: 2 x 2 mm mit Antireflexbeschichtung
- Max. Belastung durch Druck/Sog: 5400 Pa/2400 Pa
- Abmessungen (B x H x T): 1134 x 1762 x 30 mm
- Gewicht: 24,5 kg
- Leistungsdaten:
- Nennleistung Pmax.: 445 Wp
- Leistungstoleranz: 0/+5 W
- MPP-Spannung im Umpp: 33,04 V
- MPP-Strom Impp: 13,47 A
- Leerlaufspannung Uoc: 39,60 V
- Kurzschluss-Strom Isc: 13,97 A
- Modulwirkungsgrad: 22,3 %
- Temperaturkoeffizienten:
- Leistung %/K –0,29
- Leerlaufspannung %/K –0,25
- Kurzschluss-Strom %/K 0,048
- Zelltemperatur bei NOCT ° C 42
- Anschlüsse:
- Anschlussdose: IP68, 3 Dioden
- Anschluss: Leitungen 1,1 m, Leiterquerschnitt 4 mm2 mit Multi-Contact (MC4/EVO2)
- Schutzklasse: II
- Anwendungsklasse: A
- Geprüfte Qualität:
- Zertifiziert nach IEC 61215, IEC 61730, IEC 61701, IEC 62716
- Brandschutzklasse A nach UL790
- Hergestellt in ISO 9001 und 14001 zertifizierten Werken
- CE-Kennzeichnung gemäß bestehenden EG-Richtlinien
Garantie
- Produktgarantie:
- 5 Jahre: Gewährleistung Viessmann
- 25 Jahre: Produktgarantie Viessmann
- Leistungsgarantie:
- Min. 97 % nach einem Jahr
- Min. 87,4 % linear nach 30 Jahren
3-phasiger CAN Energiezähler E3100CB
Eigenschaften und Details:
- Mit CAN-Bus Schnittstelle für den Anschluss an Vitocharge VX3
- Zur Messung von Netzeinspeisung und Netzbezug
- Hutschienenaufnahme zur Installation in Zählerschränken
- Nennspannung 230 V/400 V, max. Stromtragfähigkeit 80 A pro Phase
Technische Daten:
- DC-Überspannungsschutz 2 Strings
- DC-Überspannungsschutz für PV-Anlagen für den Anschluss von 2 MPPs mit jeweils einem String
- Stringanschluss durch MC4-EVO2
- Integrierte Überspannungsschutz über SPD Type 1+2 1000 VDC
Paket bestehend aus:
- 22 x 7994982 Vitovolt 300-DG M445 HC blackframe
- 1 x 7994984 TU-Set Vitovolt 300-DG Mxxx HC
- 1 x Z031968 Vitocharge VX3 Flex Typ 8.0C10
- 1 x ZK05665 Energiezähler E3100CB
- 1 x 7987626 DC-Überspannungsschutz 2 Strings
- 2 x 7998629 Anschl.-Leit.MC4 EVO2-offen 2St. 4mm² 25
- 36 x 7968408 Dachhaken RH1
- 2 x 7986293 Holzschraube Linsenkopf 6×80/74 (VPE100)
- 22 x 7959385 P-Clip Potentialausgleich
- 4 x 7959416 UNI- Erdungsklemme
- 18 x 7959363 VS+ Montageschiene 50 x 37 x 3300 mm sw
- 16 x 7959371 VS+ Schienenverbinder 50 x 37
- 4 x 7959374 Abschlusskappe (schwarz ) 50×37
- 36 x 7959384 Mittelklemme+ (schwarz)
- 16 x 7959382 Endklemme+ (schwarz)
- 1 x 7959411 Kabelclip 0,7-3mm mit Kabelbinder
– Hersteller-Artikel-Nr.: Z032039
