Beschreibung

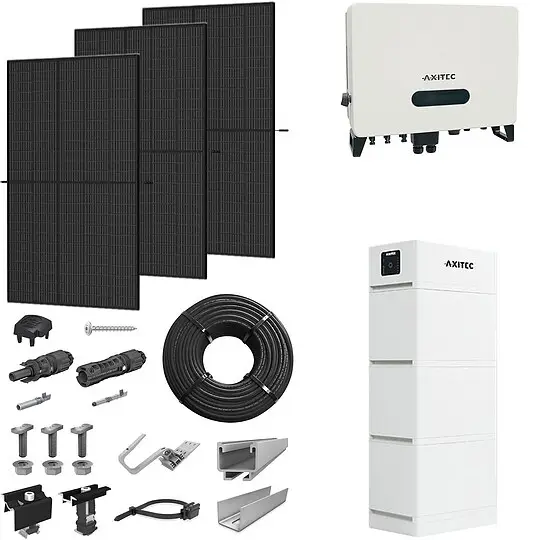

Photovoltaik-Komplett-Anlage mit 12 Modulen Glas-Glas full black für Aufdach-Montage, mit 10,1 kWh Speicher – 5,46 kWp
PV-Paket mit 12 leistungsstarken Solarmodulen, AXITEC Wechselrichter und AXITEC Speicher. Die Montage ist für 12 Module in der senkrechten oder waagerechten Installation ausgelegt. Das hierfür passende Befestigungssystem, Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.
Axitec von Kopf bis Fuß – in unserem Fall eher von Dach bis Keller. Axitec komplettiert Ihre Qualitätskette jetzt mit der neuen AXIhycon Hybrid-Wechselrichter Serie.
Natürlich kompatibel mit den hauseigenen Hochvoltspeichern AXIstorage Li SV1 und SV2. Bis zu 16 Ampere Eingangsstrom pro MPP Tracker sowie integrierte Lichtbogenüberwachung und Überspannungsschutz Typ 2 lassen wenig Wünsche offen. Auch eine Backupfunktion auf USV Level bringt weitere Pluspunkte.
Der AXIstorage Li SV2 ist ein modular stapelbares Hochspannungs-Energiespeichersystem, das auf Lithium-Eisenphosphat-Batterietechnologie (LFP) basiert.
Durch sein attraktives Moduldesign und die Schutzart IP55 eignet er sich ideal für die Installation als Energiespeichersystem im Eigenheim.
Das Batteriesystem AXIstorage Li SV2 ist so konzipiert, dass es ohne die Verwendung von Batterieverbindungskabeln installiert werden kann, was die Installationszeit erheblich verkürzt.
AXITEC AXIstorage LI-SV2 10.1 HV-Batteriespeichersystem – 10,1 kWh
Technische Daten:
- Allgemeine Daten:
- Typ: AXIstorage LI-SV2 10.1
- Abmessungen (B x H x L): 296 x 1118 x 450 mm
- Gewicht (kg): 117,00
- Schutzart: IP55
- Technologie: Lithium-Eisenphosphat (LFP)
- Speichertyp: High Voltage
- Technische Daten:
- Batteriemodul: 3x AXIstorage Li SV2 Energypack
- Nutzbare Kapazität (kWh): 10,1
- Nennspannung: 288 V
- Nennkapazität: 37 Ah
- Maximaler dauerhafter Ladestrom: 18,5 A
- Maximaler dauerhafter Entladestrom: 18,5 A
- Wirkungsgrad: bis 96 %
- Kühlung: passiv
- Temperaturbereich Betrieb: 0-50 °C
- Max. Luftfeuchtigkeit (nicht kondensierend): 95 %
- Normen / Richtlinien: VDE2510-50, IEC62619, IEC62477-1, IEC62040-1, CEC, CE, UN38.3
AXITEC Hybrid-Wechselrichter AXIhycon 5H dreiphasig – für Photovoltaiksysteme
Axitec von Kopf bis Fuß – in unserem Fall eher von Dach bis Keller. Axitec komplettiert Ihre Qualitätskette jetzt mit der neuen AXIhycon Hybrid-Wechselrichter Serie.
Natürlich kompatibel mit den hauseigenen Hochvoltspeichern AXIstorage Li SV1 und SV2. Bis zu 16 Ampere Eingangsstrom pro MPP Tracker sowie integrierte Lichtbogenüberwachung und Überspannungsschutz Typ 2 lassen wenig Wünsche offen. Auch eine Backupfunktion auf USV Level bringt weitere Pluspunkte.
Produkteigenschaften:
- 2 MPP-Tracker zur flexiblen Auslegung der PV-Anlage
- Bis Maximal 16 A DC MPPT-Eingangsstrom und 24 A Isc
- USV-Reaktionszeit
- Unterstützt Lastspitzenkappung (Peak Shaving)
- Optimiertes Lademanagement für längere Batterielebenszeit
- Anti-Islanding
- Schutz vor Kurzschluss
- Integrierter AFCI (Gleichstrom-Lichtbogenfehlerschutz)
- Integrierter DC-Schalter
- DC-Verpolungsschutz
- PV Überspannungsschutz Typ II
- Batterie-Verpolungsschutz
- Bis zu 16A DC Eingangsstrom
- Integrierter AFCI und DC Überspannungsschutz Typ 2
- Backup mit USV Niveau
Technische Daten:
- Allgemeine Daten:
- Typ: Axihycon 5H
- Abmessungen (L x H x B): 600 x 230 x 500 mm
- Gewicht: 32,60 kg
- Display: ohne Display
- Arc Fault Circuit Interrupter: ja
- Schnittstelle 1: RS485
- Schnittstelle 2: Ethernet
- Topologie: Trafolos
- Einspeisephasen: 3
- Gehäuseschutzklasse: IP66
- Anzahl Mpp-Tracker: 2
- AC-Anschluss: 3-phasig
- DC Anschluss: MC4
- Kommunikation: WLAN (opt.), Ethernet, CAN, RS485
- Kühlung: passiv
- Energy Meter bei Wechselrichter enthalten
- Spezifikationen Eingang:
- Anzahl Stringeingänge (Stk): 2
- Maximale DC Anschlussleistung: 8,00 kWp
- Maximale Eingangsspannung DC: 1.000,00 V
- Maximale Mpp-Eingangsspannung: 600 V
- Maximaler Eingangsstrom: 16,00 A
- Eingangstrom: 16A pro MPPT
- Minimale Mpp-Eingangsspannung: 160 V
- Spezifikationen Ausgang:
- AC Nennleistung: 5,00 kVA
- Maximale AC-Leistung: 5,00 kVA
- Wirkungsgrad:
- Europäischer Wirkungsgrad: 96,77 %
- Maximaler Wirkungsgrad: 97,87 %
12x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, full black, MC4 Evo 2
Das Solarmodul TSM-NEG9R.25 der Trina Vertex S+ Serie mit einer Leistung von 455 Wp verbindet Ästhetik mit Effizienz. Das elegante Full-Black-Design sorgt für eine moderne Optik, während die Doppelglas-Konstruktion hohe Zuverlässigkeit garantiert. Als universelle Lösung für Wohn- und Gewerbedächer ist es kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen. Das geringe Gewicht und die optimale Größe erleichtern Transport und Installation, während flexible Montagemöglichkeiten für vielseitige Einsatzszenarien sorgen. Mit einer Leistungsgarantie von 30 Jahren und einer Produktgarantie von 25 Jahren unterstreicht Trina die außerordentliche Qualität dieses Produkts.
Produktvorteile:
- Moderne Optik im Full-Black-Design
- Robuste Doppelglas-Konstruktion
- Universelle Lösung für Wohn- und Gewerbedächer
- Kompatibel mit gängigen Systemen
Produkteigenschaften:
- Nennleistung Pmax: 455 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 16 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): schwarz
- Farbe Rückseitenfolie (Dachseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie Dachseite: weiß
- Zelllänge (mm): 182.000
- Modulwirkungsgrad (%): 22.80
- Max. Systemspannung (V): 1500
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Nennspannung Umpp (V): 45.00
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Kabel Leiterquerschnitt (mm²): 4.00
- Nennstrom Impp (A): 10.11
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Nennleistung Pmax (Wp): 455
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Leerlaufspannung Uoc (V): 53.40
- Zellbreite (mm): 210.000
- Busbars (Stk): 16
- Farbe Rückseitenfolie Zellenseite: schwarz
- Kurzschlussstrom Isc (A): 10.77
K2 Befestigungssystem SolidRail für Schrägdach mit Verlegeplan waagrecht/senkrecht
Artikelliste aller Montageelemente:
- 27x 2002390 / Dachhaken SolidHook 3S+
- 100x 1000041 / Hammerkopfschraube 28/15 M10×30
- 100x 1000042 / Sperrzahnmutter M10
- 100x 2004112 / Holzbauschraube wood screw 8×100
- 30x 1004765 / Abdeckkappe SolidRail Light End Cap
- 100x 2002870 / Kabelbinder mit Aufsteckmöglichkeit – Cable Manager
- 15x 2004269 / Schiene SolidRail Light 3,65 m
- 10x 1004107 / Verbindungs-Set SolidRail Light – RailConnector Set
- 30x 1004110 / Kreuzverbinder SolidRail – CrossConnector Set
- 20x 2004148 / Mittelklemme – OneMid Set 25-40
- 20x 2004545 / Endklemme EC Black 25-40
Lieferumfang des Pakets:
- 1x AXITEC AXIstorage LI-SV2 10.1 HV-Batteriespeichersystem – 10,1 kWh
- 1x AXITEC Hybrid-Wechselrichter AXIhycon 5H dreiphasig
- 1x Montagesystem SolidRail für Schrägdach
- 12x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, bifazial, full black, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
