Beschreibung
Photovoltaik-Komplett-Anlage mit 24 Modulen black-frame für Aufdach-Montage, mit 15 kWh Speicher – 11,28 kWp
PV-Paket mit 24 leistungsstarken Solarmodulen, Sungrow Wechselrichter und Sungrow Speicher. Die Montage ist für 24 Module in der senkrechten oder waagerechten Installation ausgelegt. Das hierfür passende Befestigungssystem, Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.
Das leistungsstarke Paket aus dem Hause Sungrow bietet eine optisch ansprechende und technisch versierte Lösung für Ihre PV-Anlage.
Durch das Stapeln der Batteriemodule kann das System auch nachträglich aufgerüstet werden.
Mittels des mitgelieferten Hybrid-Wechselrichters wird Ihnen die vollkommene Kontrolle über Ihr PV-System zugänglich gemacht.
Sungrow SBR160 V13 Batteriespeichersystem 16,0 kWh – Lithium-Ionen-Batterie
Technische Daten Batteriespeicher:
- Typ: SBR160 V13
- Abmessungen (B x H x L): 625 x 330 x 805 mm
- Gewicht: 180,00 kg
- Batterietyp: LiFePO4 prismatische Zelle
- Nominale Kapazität: 16,0 kWh
- Energie (nutzbar): 16,0 kWh
- Nennspannung: 320 V
- Betriebsspannung: 250-365 V
- Bemessungs-Gleichstrom: 9,60 kW
- Max. Lade-/Entladeleistung: 10,95 kW
- Max. Lade-/Entladestrom (Dauer): 30 A
- Max. Lade-/Entladestrom (10s Puls): 42 A
- Entladetiefe: 100%
- Kurzschlussstrom: 1700 A
- Anzeige: SOC-Anzeige, Statusanzeige
- Kommunikationsschnittstelle: CAN
- Installationsort: Indoor / Outdoor
- Montagemethode: Standmontage
- Betriebsumgebungstemperaturbereich: Laden: 0 bis 50°C / Entladen: -30 bis 50°C
- Schutzart: IP55
- Zulässiger Bereich der relativen Luftfeuchtigkeit: 0% bis 95% (nicht kondensierend
- Max. Betriebshöhe: 2000 m
- Kühlmethode: natürliche Konvektion
- Zertifikate: CE, CEC, IEC 62619, IEC 62040, UN38.3, VDE 2510-50
- Mögliche Erweiterung: bis zu 4 Einheiten parallel (zusätzliche Anschlussbox benötigt, aktuell noch nicht verfügbar
- Nutzbare Kapazität: 16,00 kWh
- Entladeleistung: 9,60 kW
- Ladeleistung: 9,60 kW
- Speichertyp: High Voltage
- *Die Batteriemodule der Serien V13 und V13 (blaue Markierung, Label B) sind weiterhin miteinander kompatibel.
- *Bitte und auf Empfehlung des Herstellers das beiliegende Kommunikationskabel gegen ein CAT5oder CAT7-Netwerkkabel ersetzen, um die Kommunikation zwischen Speicher und Wechselrichter zu garantieren*
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9 (E)
Beförderungskategorie 2
Sungrow SH10.0RT-V11 Hybridwechselrichter SH10.0RT mit WiNet-Modul & 3-Phasen-Zähler
Produkteigenschaften Wechselrichter:
- Breiter Batteriespannungsbereich von 150–600 V
- Unterstützt Parallelschaltung mit voller Kommunikation zwischen Wechselrichtern
- 100% unsymmetrische Last im Sicherungsmodus
- Hoher Eigenverbrauch durch optimiertes integriertes EMS
- Kostenlose Online-Überwachung zur Verbesserung des Energiemanagements für Endverbraucher, Installateure und Distributoren
- Remote-Firmware-Update und anpassbare Einstellungen
- Nahtloser Übergang in den Back-up-Modus zum Schutz vor Stromausfällen
- Schnelles Laden/Entladen zur problemlosen Gewährleistung von Verbrauchsspitzen
- Einzigartige Steckverbinder für eine zeitsparende Installation
- Online-Inbetriebnahme mit Smartphone
- Leicht und kompakt
- *WiNet Modul und 3-Phasen Zähler sind im Lieferumfang enthalten
- *Die Geräte-Version V112 ist aktuell nicht mit den Sungrow EV Charger kompatibel. Ein Update ist für 2023 angekündigt
Technische Daten Wechselrichter:
- Allgemeine Daten:
- Typ: SH10.0RT-V11
- Abmessungen (L x H x B): 540 x 170 x 460 mm
- Gewicht: 27,00 kg
- Display: –
- Arc Fault Circuit Interrupter: nein
- Schnittstelle 1: RS485
- Schnittstelle 2: Ethernet
- Topologie: Trafolos
- Hochsetzsteller: Ja
- Einspeisephasen: 3
- Gehäuseschutzklasse: IP65
- Anzahl Mpp-Tracker: 2
- Spezifikationen Eingang:
- Anzahl Stringeingänge: 2 Stk
- Maximale DC-Anschlussleistung: 15,00 kWp
- Maximale Eingangsspannung DC: 1.000,00 V
- Maximale Mpp-Eingangsspannung: 250,00 V
- Maximaler Eingangsstrom: 40,50 A
- Minimale Mpp-Eingangsspannung: 250 V
- Spezifikationen Ausgang:
- AC-Nennleistung: 10,00 kVA
- Maximale AC-Leistung: 10,00 kVA
- Wirkungsgrad:
- Europäischer Wirkungsgrad: 97,90 %
- Maximaler Wirkungsgrad: 98,50 %
24x Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas, Wp monokristallin schwarz/weiß, inkl. Kabel & Stecksystem
Produktbeschreibung:
- Das Solarmodul TSM-NEG9R.28 der Vertex-S+-Serie von Trina Solar ist eine universelle Lösung für Wohn- und Gewerbedächer
- Mit einer Leistung von 470 Wp bietet das Doppelglas-Modul nicht nur hohe Erträge, sondern auch eine ausgezeichnete Beständigkeit gegenüber rauen Umweltbedingungen und Feuer
- Dank der hohen Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul flexibel in unterschiedliche Systeme integrieren
- Die optimale Größe und das geringe Gewicht erleichtern die Handhabung und tragen zu geringeren Montage- und Transportkosten bei
- Mit einer Leistungsgarantie von 30 Jahren unterstreicht Trina Solar die besondere Qualität, Langlebigkeit und Zuverlässigkeit des Moduls
Produktvorteile:
- Ideal für Wohn- und Gewerbedächer
- Doppelverglasung für ausgezeichnete Beständigkeit
- Kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen
- Optimale Größe und geringes Gewicht
- 30 Jahre Leistungsgarantie
Produkteigenschaften:
- Nennleistung Pmax: 470 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 14 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Nennstrom Impp (A): 10.20
- Rahmenfarbe: schwarz
- Zelllänge (mm): 182.000
- Max. Systemspannung (V): 1500
- Farbe Rückseitenfolie Zellenseite: weiß
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Kurzschlussstrom Isc (A): 10.89
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Leerlaufspannung Uoc (V): 54.60
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Modulwirkungsgrad (%): 23.50
- Kabel Leiterquerschnitt (mm²): 4.00
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Zellbreite (mm): 210.000
- Nennleistung Pmax (Wp): 470
- Busbars (Stk): 14
K2 Befestigungssystem SolidRail für Schrägdach mit Verlegeplan waagrecht/senkrecht
Artikelliste aller Montageelemente:
- 56x 2002390 / Dachhaken SolidHook 3S+
- 100x 1000041 / Hammerkopfschraube 28/15 M10×30
- 100x 1000042 / Sperrzahnmutter M10
- 100x 2004112 / Holzbauschraube wood screw 8×100
- 40x 1004765 / Abdeckkappe SolidRail Light End Cap
- 100x 2002870 / Kabelbinder mit Aufsteckmöglichkeit – Cable Manager
- 28x 2004269 / Schiene SolidRail 3,65 m
- 20x 1004107 / Verbindungs-Set SolidRail Light – RailConnector Set
- 50x 1004110 / Kreuzverbinder SolidRail – CrossConnector Set
- 40x 2004148 / Mittelklemme – OneMid Set 25-40
- 40x 2004545 / Endklemme – OneEnd Set 30-42

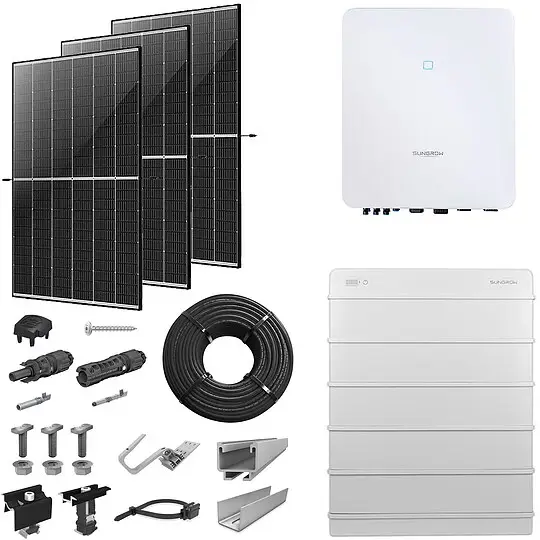

Lieferumfang des Pakets:
- 1x Sungrow SBR160 V13 Batteriespeichersystem 16,0 kWh – Lithium-Ionen-Batterie + Zubehör
- 1x Sungrow SH10.0RT-V11 Hybridwechselrichter SH10.0RT mit WiNet-Modul & 3-Phasen-Zähler
- 1x Montagesystem SolidRail für Schrägdach
- 24x Trina Solar TSM-470NEG9R.28 VERTEX S+ 470 Wp, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
