Beschreibung

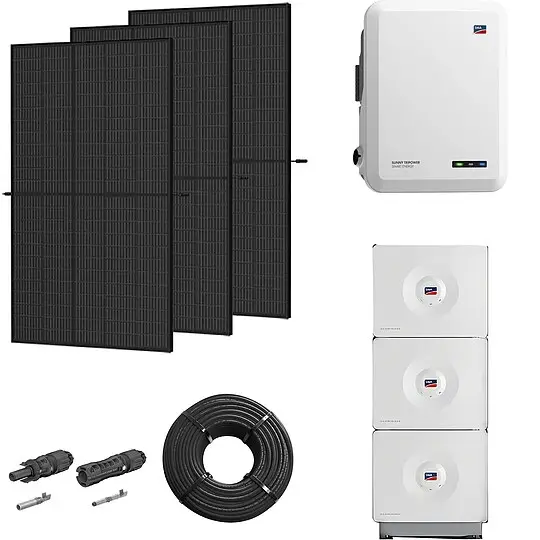

Photovoltaik-Paket mit 12 Modulen Glas-Glas full black, mit 10 kWh Speicher – 5,46 kWp
PV-Paket mit 12 leistungsstarken Solarmodulen, SMA Wechselrichter und SMA Speicher.
Die Faust aufs Auge, wie Topf und Deckel – es gibt einige Redensarten, die ein ideales Zusammenpassen beschreiben. In der PV-Welt ergänzt SMA diese Liste nun mit „Smart Energy + Home Storage“. Die Kombination der 1- und 3-phasigen Hybrid-Serien mit dem neuen Hochvoltspeicher ist ein Perfect-Match – eine Punktlandung. Die kompakten Kraftpakete glänzen mit integriertem BMS und bis zu 8000 Ladezyklen für eine schnelle Installation sowie intensive Nutzung. Mit bis zu 5 Batteriemodulen à 3,2 kWh stehen gesamt 16,4 kWh nutzbare Speicherpower für jede Energie-Lebenslage parat. Die Basiseinheit für die Bodenmontage des Speichers muss bei Bedarf pro Turm separat bestellt werden (Artikel PVBSBKSMA). Zubehör für die Wandmontage ist enthalten.
SMA Home Storage 9.8 Hochvoltspeicher – 9,84 kWh nutzbar
Produkteigenschaften je Batteriemodul:
- Kapazität (nutzbar): 3,28 kWh
- Ausgangsspannung: 96 V
- Max. Be-/Entladestrom: 36 A
- Zellchemie: LFP (Lithium-Eisen-Phosphat)
- Zeitfenster Erweiterung: bis zu 2 Jahre
- Aufstellort: Indoor / Outdoor
- Montage: Wand (im Lieferumfang enthalten), Boden (separat zu bestellen)
- Schutzklasse: IP65
- Kühlung: passiv
- Abmessungen: 610 x 483 x 215 mm (B x H x T)
- Gewicht: 38,0 kg
- Alternativ zur Eigenkonfektionierung der Com-Verbindung zwischen Wechselrichter und Home Storage Batterie kann auch das Com-Cable-Set (Artikel PVZSMACOMCABLE) verwendet werden
Technische Daten:
- Gehäuseschutzklasse: IP65
- Zellchemie: LFP, NMC
- Spannungslage zur Batterie: High Voltage
- Nutzbare Kapazität (kWh): 9,84
- Max. Temperatur der Umgebung (°C): 50
- Kapazität nachträglich erweiterbar: ja ohne Zeitbegrenzung
- Nennspannung DC (V): 288,00
- Max. Ausgangsstrom (A) Laden: 36,00
- Max. Ausgangsstrom (A) beim Entladen: 36,00
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
SMA Sunny Tripower 5.0 SE Hybrid-Wechselrichter 3-phasig – 5 kW
Produkteigenschaften:
- AC-Leistung: 5.0 kW
- AC-Anschluss: 400 V, 3-phasig
- Anzahl MPPT: 2
- DC-Eingangsstrom: 12,5 A pro MPPT
- DC-Eingangsspannung: 210 – 800 V DC
- Kommunikation: WLAN, Ethernet, CAN
- Schnittstellen: 5 x DI (FRE), 1 x DO
- Schutzklasse: IP65
- Kühlung: passiv
- Gewicht: 30,0 kg
- Abmessungen: 500 x 598 x 173 mm (B x H x T)
- ACHTUNG: Zur Verbindung des Wechselrichters mit der Home Storage Batterie wird zusätzlich das Home Storage Com-Cable Set (Artikel PVZSMACOMCABLE) benötigt
Technische Daten:
- Topologie: Trafolos
- Einspeisephasen: 3
- Hochsetzsteller: Ja
- Anzahl der MPP-Tracker (Stk): 2
- Arc Fault Circuit Interrupter: nein
- Gehäuseschutzklasse: IP65
- Max. AC Leistung (kVA): 5,00
- AC Nennleistung (kW): 5,00
- Europäischer Wirkungsgrad (%): 97,30
- Max. Anzahl Stringeingänge (Stk): 2
- Max. Wirkungsgrad (%): 98,20
- Schnittstelle 1: Ethernet
- Max. Eingangsspannung DC (V): 1.000,00
- Max. Eingangsstrom gesamt (A): 25,00
- Max. Eingangsstrom pro MPPT (A): 12,5/12,5
- Schnittstelle 2: RS485
- Batteriekopplung: AC/DC
- Max. DC Anschlussleistung (kWp): 7,50
- Spannungslage zur Batterie: High Voltage
- Display: ohne Display
- Schnittstellen: Dig. in, Dig. out, Ethernet, W-Lan
- Ersatzstromfähig: Nein
- Wechselrichtertyp: Hybridwechselrichter, Strangwechselrichter
- AC Netzspannung (V): 220V, 230V, 240V, 380V, 400V, 415V
- AC Überspannungsschutz: Type2
- DC Überspannungsschutz: Type2
- Max. Temperatur der Umgebung (°C): 60
- Integrierter DC Schalter: Ja
- Min. Temperatur Umgebung (°C): -25
- Starteingangsspannung (V): 180
- Schattenmanagement: ja
- Ersatzstrom light: ja
- DC Stecker Typ: SUNCLIX
- Anschluss Rundsteuerempfänger: ja
- Max. MPP-Eingangsspannung (V): 800,00
- Min. MPP-Eingangsspannung (V): 210,00
- Max. Kurzschlussstrom pro MPPT (A): 20/20
- Min. Eingangsspannung (V): 150
- Ladestrom (A): 30,00
- Max. Kurzschlussstrom gesamt (A): 40,00
- Max. Ausgangsstrom (A): 7,60
- Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe): 1
- Ladespannung (V): 150-600
- Cos phi.: +/- 0,8, +/- 0,9, 1
- AC Netzfrequenz (Hz).: 50 Hz
SMA Home Manager 2.0 Energiemanagement – 1/3-phasig, direkt bis 63A
Der SMA Home Manager 2.0 ist die Schaltzentrale für intelligentes Energiemanagement im Haushalt. Neben der Erfassung sämtliche Energieflüsse, Erzeugungen und Überschüsse regelt er deren bestmögliche Verteilung. Dank lokaler Wetterprognosen wird die Speicherung und direkte Nutzung über steuerbare Verbraucher optimal koordiniert. Das selbstlernende Gerät erstellt individuelle Verbrauchsprofile und stellt so die effizienteste Nutzung der selbsterzeugten PV-Energie sicher. Auch die Nutzung dynamischer Stromtarife ist mit dem Home Manager möglich.
Produktvorteile:
- Energiemanager mit integrierter Messeinrichtung
- Optimierte Speicherladung inkl. Wetterprognose
- Nutzung von dynamischen Stromtarifen
- Ansteuerung von intelligenten Verbrauchern
Produkteigenschaften:
- Messrichtung: bidirektional
- Eingangsstrom: 63 A indirekt mit zusätzlichen CTs)
- Netzanschluss: 230 / 400 V
- Anschlussphasen: 1 / 3
- Kommunikation: Ethernet
- Montage: Hutschiene
- Schutzklasse: IP2X
- Abmessungen: 70 (4 TE) x 88 x 65 mm (L x B x H)
- Gewicht: 0,3 kg
- bei Strömen >63 A sind passende Messwandler zu ergänzen
- Display: ohne Display
- Schnittstellen: Ethernet
- AC Netzspannung (V): 230V, 400V
- AC Netzfrequenz (Hz).: 50 Hz
12x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, full black, MC4 Evo 2
Das Solarmodul TSM-NEG9R.25 der Trina Vertex S+ Serie mit einer Leistung von 455 Wp verbindet Ästhetik mit Effizienz. Das elegante Full-Black-Design sorgt für eine moderne Optik, während die Doppelglas-Konstruktion hohe Zuverlässigkeit garantiert. Als universelle Lösung für Wohn- und Gewerbedächer ist es kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen. Das geringe Gewicht und die optimale Größe erleichtern Transport und Installation, während flexible Montagemöglichkeiten für vielseitige Einsatzszenarien sorgen. Mit einer Leistungsgarantie von 30 Jahren und einer Produktgarantie von 25 Jahren unterstreicht Trina die außerordentliche Qualität dieses Produkts.
Produktvorteile:
- Moderne Optik im Full-Black-Design
- Robuste Doppelglas-Konstruktion
- Universelle Lösung für Wohn- und Gewerbedächer
- Kompatibel mit gängigen Systemen
Produkteigenschaften:
- Nennleistung Pmax: 455 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 16 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): schwarz
- Farbe Rückseitenfolie (Dachseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie Dachseite: weiß
- Zelllänge (mm): 182.000
- Modulwirkungsgrad (%): 22.80
- Max. Systemspannung (V): 1500
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Nennspannung Umpp (V): 45.00
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Kabel Leiterquerschnitt (mm²): 4.00
- Nennstrom Impp (A): 10.11
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Nennleistung Pmax (Wp): 455
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Leerlaufspannung Uoc (V): 53.40
- Zellbreite (mm): 210.000
- Busbars (Stk): 16
- Farbe Rückseitenfolie Zellenseite: schwarz
- Kurzschlussstrom Isc (A): 10.77
Lieferumfang des Pakets:
- 3x Batteriespeicher Home Storage 3.2 – 9,84 kWh
- 1x SMA Home Manager 2.0 – Energiemanagement
- 1x Hybrid-Wechselrichter SUN2000 5KTL-M1
- 12x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, bifazial, full black, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
