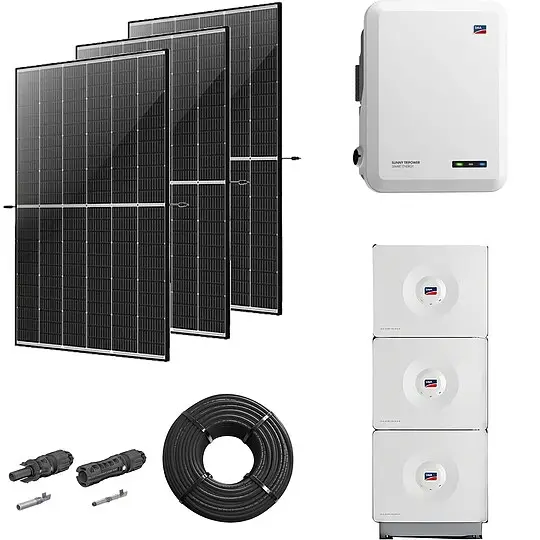

Photovoltaik-Paket mit 24 Modulen black-frame, mit 10 kWh Speicher – 11,28 kWp
PV-Paket mit 24 leistungsstarken Solarmodulen und SMA Wechselrichter. Das hierfür passende Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.
Die Faust aufs Auge, wie Topf und Deckel – es gibt einige Redensarten, die ein ideales Zusammenpassen beschreiben. In der PV-Welt ergänzt SMA diese Liste nun mit „Smart Energy + Home Storage“. Die Kombination der 1- und 3-phasigen Hybrid-Serien mit dem neuen Hochvoltspeicher ist ein Perfect-Match – eine Punktlandung. Die kompakten Kraftpakete glänzen mit integriertem BMS und bis zu 8000 Ladezyklen für eine schnelle Installation sowie intensive Nutzung. Mit bis zu 5 Batteriemodulen à 3,2 kWh stehen gesamt 16,4 kWh nutzbare Speicherpower für jede Energie-Lebenslage parat. Die Basiseinheit für die Bodenmontage des Speichers muss bei Bedarf pro Turm separat bestellt werden (Artikel PVBSBKSMA). Zubehör für die Wandmontage ist enthalten.
SMA Home Storage 9.8 Hochvoltspeicher – 9,84 kWh nutzbar
Produkteigenschaften je Batteriemodul:
- Kapazität (nutzbar): 3,28 kWh
- Ausgangsspannung: 96 V
- Max. Be-/Entladestrom: 36 A
- Zellchemie: LFP (Lithium-Eisen-Phosphat)
- Zeitfenster Erweiterung: bis zu 2 Jahre
- Aufstellort: Indoor / Outdoor
- Montage: Wand (im Lieferumfang enthalten), Boden (separat zu bestellen)
- Schutzklasse: IP65
- Kühlung: passiv
- Abmessungen: 610 x 483 x 215 mm (B x H x T)
- Gewicht: 38,0 kg
- Alternativ zur Eigenkonfektionierung der Com-Verbindung zwischen Wechselrichter und Home Storage Batterie kann auch das Com-Cable-Set (Artikel PVZSMACOMCABLE) verwendet werden
Technische Daten:
- Gehäuseschutzklasse: IP65
- Zellchemie: LFP, NMC
- Spannungslage zur Batterie: High Voltage
- Nutzbare Kapazität (kWh): 9,84
- Max. Temperatur der Umgebung (°C): 50
- Kapazität nachträglich erweiterbar: ja ohne Zeitbegrenzung
- Nennspannung DC (V): 288,00
- Max. Ausgangsstrom (A) Laden: 36,00
- Max. Ausgangsstrom (A) beim Entladen: 36,00
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
SMA Sunny Tripower 10.0 SE Hybrid-Wechselrichter 3-phasig – 10 kW
Produkteigenschaften:
- AC-Leistung: 10.0 kW
- AC-Anschluss: 400 V, 3-phasig
- Anzahl MPPT: 2
- DC-Eingangsstrom: 12,5 A (MPPT 1), 25,0 A (MPPT 2)
- DC-Eingangsspannung: 280 – 800 V DC
- Kommunikation: WLAN, Ethernet, CAN
- Schnittstellen: 5 x DI (FRE), 1 x DO
- Schutzklasse: IP65
- Kühlung: passiv
- Gewicht: 30,0 kg
- Abmessungen: 500 x 598 x 173 mm (B x H x T)
- ACHTUNG: Zur Verbindung des Wechselrichters mit der Home Storage Batterie wird zusätzlich das Home Storage Com-Cable Set (Artikel PVZSMACOMCABLE) benötigt
Technische Daten:
- Topologie: Trafolos
- Einspeisephasen: 3
- Hochsetzsteller: Ja
- Anzahl der MPP-Tracker (Stk): 2
- Arc Fault Circuit Interrupter: nein
- Gehäuseschutzklasse: IP65
- Schnittstelle 1: Ethernet
- Max. Eingangsspannung DC (V): 1.000,00
- Schnittstelle 2: RS485
- Batteriekopplung: AC/DC
- Europäischer Wirkungsgrad (%): 97,50
- Max. Eingangsstrom pro MPPT (A): 12,5/25
- Max. AC Leistung (kVA): 10,00
- Max. Wirkungsgrad (%): 98,10
- AC Nennleistung (kW): 10,00
- Max. Eingangsstrom gesamt (A): 37,50
- Max. DC Anschlussleistung (kWp): 15,00
- Max. Anzahl Stringeingänge (Stk): 3
- Spannungslage zur Batterie: High Voltage
- Display: ohne Display
- Schnittstellen: Dig. in, Dig. out, Ethernet, W-Lan
- Ersatzstromfähig: Nein
- Wechselrichtertyp: Hybridwechselrichter, Strangwechselrichter
- AC Netzspannung (V): 220V, 230V, 240V, 380V, 400V, 415V
- AC Überspannungsschutz: Type2
- DC Überspannungsschutz: Type2
- Max. Temperatur der Umgebung (°C): 60
- Integrierter DC Schalter: Ja
- Min. Temperatur Umgebung (°C): -25
- Starteingangsspannung (V): 180
- Schattenmanagement: ja
- Ersatzstrom light: ja
- DC Stecker Typ: SUNCLIX
- Anschluss Rundsteuerempfänger: ja
- Max. MPP-Eingangsspannung (V): 800,00
- Min. MPP-Eingangsspannung (V): 280,00
- Min. Eingangsspannung (V): 150
- Max. Kurzschlussstrom gesamt (A): 60,00
- Ladestrom (A): 30,00
- Max. Ausgangsstrom (A): 15,20
- Dezibel: 30
- Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe): 1
- Max. Kurzschlussstrom pro MPPT (A): 20/40
- Ladespannung (V): 150-600
- Cos phi.: +/- 0,8, +/- 0,9, 1
- AC Netzfrequenz (Hz).: 50 Hz
SMA Home Manager 2.0 Energiemanagement – 1/3-phasig, direkt bis 63A
Der SMA Home Manager 2.0 ist die Schaltzentrale für intelligentes Energiemanagement im Haushalt. Neben der Erfassung sämtliche Energieflüsse, Erzeugungen und Überschüsse regelt er deren bestmögliche Verteilung. Dank lokaler Wetterprognosen wird die Speicherung und direkte Nutzung über steuerbare Verbraucher optimal koordiniert. Das selbstlernende Gerät erstellt individuelle Verbrauchsprofile und stellt so die effizienteste Nutzung der selbsterzeugten PV-Energie sicher. Auch die Nutzung dynamischer Stromtarife ist mit dem Home Manager möglich.
Produktvorteile:
- Energiemanager mit integrierter Messeinrichtung
- Optimierte Speicherladung inkl. Wetterprognose
- Nutzung von dynamischen Stromtarifen
- Ansteuerung von intelligenten Verbrauchern
Produkteigenschaften:
- Messrichtung: bidirektional
- Eingangsstrom: 63 A indirekt mit zusätzlichen CTs)
- Netzanschluss: 230 / 400 V
- Anschlussphasen: 1 / 3
- Kommunikation: Ethernet
- Montage: Hutschiene
- Schutzklasse: IP2X
- Abmessungen: 70 (4 TE) x 88 x 65 mm (L x B x H)
- Gewicht: 0,3 kg
- bei Strömen >63 A sind passende Messwandler zu ergänzen
- Display: ohne Display
- Schnittstellen: Ethernet
- AC Netzspannung (V): 230V, 400V
- AC Netzfrequenz (Hz).: 50 Hz
24x Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas, Wp monokristallin schwarz/weiß, inkl. Kabel & Stecksystem
Produktbeschreibung:
- Das Solarmodul TSM-NEG9R.28 der Vertex-S+-Serie von Trina Solar ist eine universelle Lösung für Wohn- und Gewerbedächer
- Mit einer Leistung von 470 Wp bietet das Doppelglas-Modul nicht nur hohe Erträge, sondern auch eine ausgezeichnete Beständigkeit gegenüber rauen Umweltbedingungen und Feuer
- Dank der hohen Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul flexibel in unterschiedliche Systeme integrieren
- Die optimale Größe und das geringe Gewicht erleichtern die Handhabung und tragen zu geringeren Montage- und Transportkosten bei
- Mit einer Leistungsgarantie von 30 Jahren unterstreicht Trina Solar die besondere Qualität, Langlebigkeit und Zuverlässigkeit des Moduls
Produktvorteile:
- Ideal für Wohn- und Gewerbedächer
- Doppelverglasung für ausgezeichnete Beständigkeit
- Kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen
- Optimale Größe und geringes Gewicht
- 30 Jahre Leistungsgarantie
Produkteigenschaften:
- Nennleistung Pmax: 470 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 14 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Nennstrom Impp (A): 10.20
- Rahmenfarbe: schwarz
- Zelllänge (mm): 182.000
- Max. Systemspannung (V): 1500
- Farbe Rückseitenfolie Zellenseite: weiß
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Kurzschlussstrom Isc (A): 10.89
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Leerlaufspannung Uoc (V): 54.60
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Modulwirkungsgrad (%): 23.50
- Kabel Leiterquerschnitt (mm²): 4.00
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Zellbreite (mm): 210.000
- Nennleistung Pmax (Wp): 470
- Busbars (Stk): 14
Lieferumfang des Pakets:
- 3x Batteriespeicher Home Storage 3.2 – 9,84 kWh
- 1x SMA Home Manager 2.0 – Energiemanagement
- 1x Hybrid-Wechselrichter Sunny Tripower SE 10.0
- 24x Trina Solar TSM-470NEG9R.28 VERTEX S+ 470 Wp, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
