Beschreibung

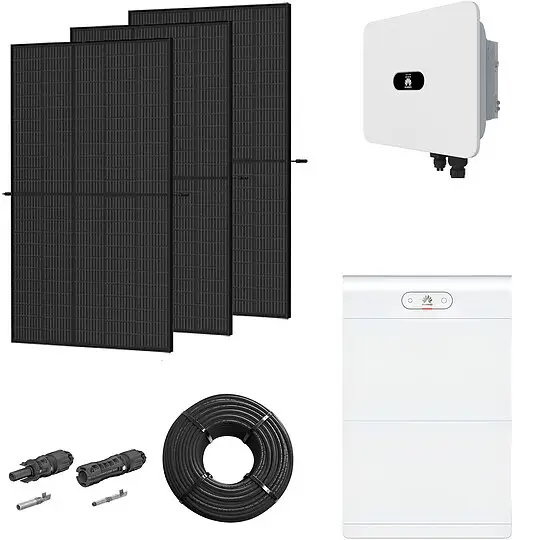

Photovoltaik-Komplett-Anlage mit 36 Modulen Glas-Glas full black, mit 14 kWh Speicher – 16,38 kWp
PV-Paket mit 36 leistungsstarken Solarmodulen, Huawei Wechselrichter und Huawei Speicher.
Das optimale Leistungserlebnis für Ihre PV-Anlage zu Hause. PV-Pakete von Huawei setzen auf Kompatibilität und gleichzeitig modernste Technik.
Die Komponenten sind alle aufeinander abgestimmt, um die Installation zu vereinfachen und ein einheitliches Gesamtbild abzugeben.
Huawei LUNA2000-14-S1 13,8 kWh Batteriespeichersystem mit Steuerungseinheit und Sockel – für Photovoltaiksysteme
Produktvorteile:
- Zeitlich unbegrenzt erweiterbar
- Bis zu 2 Batterietürme mit gesamt 41,4 kWh kaskadierbar
- Neues Stecksystem ersetzt die manuelle Verkabelung der einzelnen Elemente
- Zertifizierte Batteriesicherheit nach VDE 2510-50
Technische Daten:
- Typ: LUNA2000-14-S1
- Abmessungen: 870 x 590 x 255 mm (H x B x T)
- Nutzbare Kapazität (kWh): 13,80
- Batteriekapazität (nutzbar): 13,8 kWh
- Zeitfenster Erweiterung: unbegrenzt
- Kaskadierbar: bis zu 2 Türme parallel (41,4 kWh)
- Zellchemie: LFP
- Ladeleistung: 7,0 kW
- Schutzklasse: IP66
- Gewicht: BMS + Sockel: 12,0 kg, 2 x Speicher je 68,0 kg
- Garantie: 15 Jahre
- Entladeleistung (kW): 7,00
- Ladeleistung (kW): 7,00
- Speichertyp: High Voltage
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Huawei SUN2000-15K-MB0 dreiphasiger Hybrid-Wechselrichter – für Photovoltaiksysteme
Die neue MB0 Serie schließt mit Leistungsklassen von 12 bis 25 kW nahtlos an die kleine M1-Serie an. Bewährte Features wie integrierter Überspannungsschutz, Lichtbogenerkennung und Kompatibilität mit den hauseigenen Huawei Optimierern sind natürlich dabei. Ebenso zwei separate Batterieanschlüsse, welche in diesen Leistungsklassen die passenden Speicherkombinationen ermöglichen.
Produktvorteile:
- Hoher DC Eingangsstrom
- 2 Batterie-Anschlüsse
- Integrierte Lichtbogenerkennung
- Mit allen neuen Huawei Optimierern kompatibel
Produkteigenschaften:
- AC-Leistung: 15,0 kW
- Anzahl MPPT: 2
- Anzahl Bat-Anschlüsse: 2
- Max- Ladeleistung: 16,5 kW
- Kompatible Speicher: LUNA2000 S0 + S1
- AC-Anschluss: 3-phasig
- Überspannungsschutz: AC + DC Typ 2
- Kommunikation: RS485, Wifi / LAN (optional), 4G / 3G / 2G (optional), AI EMMA (optional)
- Schutzklasse: IP66
- Kühlung: aktiv
Kompatibel mit:
- Optimierer: SUN2000-450W-P2, SUN2000-600W-P, MERC-110W-P, MERC-1300W-P
- Speicher: LUNA2000 S0 + S1
Technische Daten:
- Allgemeine Daten:
- Typ: SUN2000-15K-MB0
- Abmessungen (L x H x B): 546 x 228 x 460 mm
- Gewicht: 21,00 kg
- Display: –
- Lichtbogenschutzschalter: Ja
- Schnittstelle 1: RS485
- Schnittstelle 2: –
- Einspeisephasen: 3
- Gehäuseschutzklasse: IP66
- Anzahl Mpp-Tracker: 2
- Spezifikationen Eingang:
- Anzahl Stringeingänge: 4 Stk
- Maximale DC Anschlussleistung: 22,50 kWp
- Maximale Eingangsspannung DC: 1.100,00 V
- Maximale Mpp-Eingangsspannung: 1000 V
- Max. Eingangsstrom pro MPPT: 26,25 A
- Minimale Mpp-Eingangsspannung: 200 V
- Spezifikationen Ausgang:
- AC Nennleistung: 15,00 kVA
- Maximale AC-Leistung: 16,50 kVA
- Wirkungsgrad:
- Europäischer Wirkungsgrad: 98,00 %
- Maximaler Wirkungsgrad: 98,50 %
Huawei Smart Power Sensor DTSU666-HW/YDS60-80 dreiphasiger Smartmeter
Produkteigenschaften Stromzähler:
- Messgenauigkeit > Klasse 1 innerhalb des gesamten Temperaturbereichs
- Begrenzungskontrolle für Stromexport
- LCD-Display, praktisch für Benutzer zur Einrichtung und Überprüfung
- Stromverbrauch gesamt
36x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, full black, MC4 Evo 2
Das Solarmodul TSM-NEG9R.25 der Trina Vertex S+ Serie mit einer Leistung von 455 Wp verbindet Ästhetik mit Effizienz. Das elegante Full-Black-Design sorgt für eine moderne Optik, während die Doppelglas-Konstruktion hohe Zuverlässigkeit garantiert. Als universelle Lösung für Wohn- und Gewerbedächer ist es kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen. Das geringe Gewicht und die optimale Größe erleichtern Transport und Installation, während flexible Montagemöglichkeiten für vielseitige Einsatzszenarien sorgen. Mit einer Leistungsgarantie von 30 Jahren und einer Produktgarantie von 25 Jahren unterstreicht Trina die außerordentliche Qualität dieses Produkts.
Produktvorteile:
- Moderne Optik im Full-Black-Design
- Robuste Doppelglas-Konstruktion
- Universelle Lösung für Wohn- und Gewerbedächer
- Kompatibel mit gängigen Systemen
Produkteigenschaften:
- Nennleistung Pmax: 455 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 16 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): schwarz
- Farbe Rückseitenfolie (Dachseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie Dachseite: weiß
- Zelllänge (mm): 182.000
- Modulwirkungsgrad (%): 22.80
- Max. Systemspannung (V): 1500
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Nennspannung Umpp (V): 45.00
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Kabel Leiterquerschnitt (mm²): 4.00
- Nennstrom Impp (A): 10.11
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Nennleistung Pmax (Wp): 455
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Leerlaufspannung Uoc (V): 53.40
- Zellbreite (mm): 210.000
- Busbars (Stk): 16
- Farbe Rückseitenfolie Zellenseite: schwarz
- Kurzschlussstrom Isc (A): 10.77
Lieferumfang des Pakets:
- 1x Batteriespeicher LUNA2000-14-S1 14 kWh
- 1x Smart Power Sensor DTSU666-HW/YDS60-80
- 1x Hybrid-Wechselrichter SUN2000 15K-MB0
- 36x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, bifazial, full black, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
