Beschreibung
Produktbeschreibung

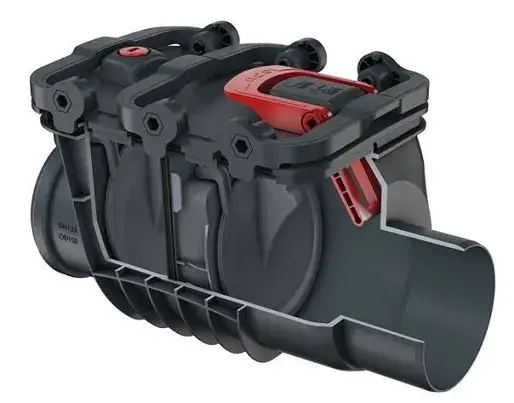

Der Aco Doppelrückstauverschluss Triplex Typ 2 entspricht der DIN EN 13564 und ist speziell für den Einbau in eine freiliegende Abwasserleitung konzipiert. Natürlich eignet sich der Rückstauverschluss durch seine geringen Abmaße auch zum nachträglichen Einbau in vorhandene Schächte. Der Doppelrückstauverschluss ermöglicht eine werkzeuglose Wartung.
Es dürfen ausschließlich Entwässerungsgegenstände mit fäkalienfreiem Abwasser angeschlossen werden, wie z.B. Bodenabläufe, Duschen oder Waschmaschinen, die sich unterhalb der Rückstauebene befinden. Die Rückstauebene ist die höchste Ebene (Wasserstandsniveau), bis zu der das Abwasser in einer Entwässerungsanlage ansteigen kann. Die Rückstauebene wird von der örtlichen Behörde (Ortssatzung) festgelegt. Falls keine Angaben vorliegen, gilt in der Regel die Höhe der Straßenoberkante der Anschlussstelle. Alle Entwässerungsgegenstände unterhalb dieses Niveaus sind rückstaugefährdet und deshalb durch entsprechende Maßnahmen vor Rückstau zu sichern.
Im normalen Betriebszustand pendeln beide Klappen. Wenn Abwasser abgeleitet wird, öffnen sich die Klappen durch den Wasserdruck und die Flüssigkeit kann in den Kanal abgeleitet werden. Im Rückstaufall drückt das Abwasser vom Kanal in die Rohrleitung. Die hintere Klappe wird dabei gegen den Dichtsitz gedrückt und verhindert ein Eindringen des Abwassers in das Gebäude. Die zweite Klappe dient zur Sicherheit, um bei evtl. Verschmutzungen der hinteren Klappe die Dichtfunktion zu übernehmen. Beim Aco Triplex Typ 2 ist die hintere Rückstauklappe als handverriegelbarer Notverschluss konzipiert. Wenn der Notverschluss verriegelt ist, kann kein Abwasser in den Kanal geleitet werden. Es ist unbedingt darauf zu achen, dass z.B. nach einem Urlaub dieser wieder geöffnet wird.
Produktvorteile:
- ab 8 mm Gefällesprung
- werkzeuglose Wartung
- gr0ße Reinigungs- und Wartungsöffnung
- kamerabefahrbar
Aco Ahlmann SE & Co. KG, Am Ahlmannkai, 24782 Büdelsdorf, www.aco.com
Der Aco Triplex Typ 2 Doppelrückstauverschluss Preis von 215,46 € bezieht sich auf 1 Stk.
Weitere Varianten: DN 100, DN 125, DN 150
Technische Daten
| Lieferverfügbarkeit | ca. 1-3 Arbeitstage (Mo-Fr) |
|---|---|
| Hersteller | Aco |
| Einheit | Stk |
| Abwasser | fäkalienfrei |
| Einbauart | freiliegende Rohrleitung |
| Typ | Typ 2 |
| Serie | Triplex-K |
