Beschreibung

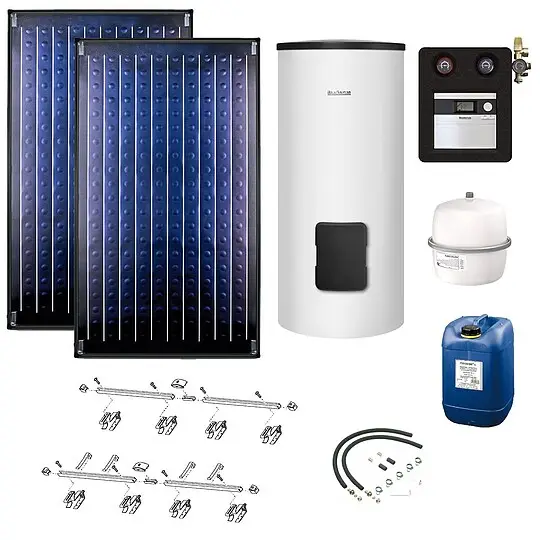

Solarpaket Logaplus Topas S2 von BUDERUS Hersteller-Artikel-Nr. 7739606273
Zur Trinkwassererwärmung mit bivalentem Speicher Logalux SM und Logasol SKN4.0 für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
2 x Logasol SKN4.0-s mit Vollflächenabsorber
Aus Aluminium mit hochselektiver Vakuum-Beschichtung, mit Kupferrohr-Harfe ultraschallverschweisst. Fiberglaswanne aus einem Guss als Kollektorgehäuse mit integrierten Griffmulden.
Vorteile des Buderus SKN4.0-s Kollektors:
- Hohe Energieausbeute bei einem überzeugenden Preis-Leistungs-Verhältnis
- Ertrag weit über den Anforderungen des Bundes-Förderprogramms
- Die Kriterien RAL-UZ 73 („Blauer Engel“) werden erfüllt
- Die Anforderungen der Bundesförderung (BAFA) werden erfüllt
- Der Kollektorertrag von 525 kWh/m²a (in Anlehnung an die DIN 4757 Teil 3 und 4, bei einem Tagesverbrauch von 200 l und einem festen Deckungsanteil von 40 % am Standort Würzburg) wird weit übertroffen
- Solarkeymark
- Senkrechter Hochleistungsflachkollektor mit CE-Kennzeichnung
- Flachkollektor mit Vollflächen-Aluminiumabsorber und hochselektiver PVD-Beschichtung
- Hochtransparentes, leicht strukturiertes Solar-Sicherheitsglas als obere Abdeckung des Kollektors
- Kollektorgehäuse aus Glasfiberrahmen und aluminiumzinkbeschichteter Stahlblechrückwand, komplett verklebt
- Anschluss einseitig bis zu 10 Kollektoren in einer Reihe, wechselseitig bis zu 20 Kollektoren
- Kollektorverbindung und Anschluss ohne Werkzeug durch Steckverbindungstechnik mit Edelstahlwellrohr
Technische Daten des Solarkollektors:
- Außenfläche (Bruttofläche) m²: 2,37
- Aperturfläche (Lichteintrittsfläche) m²: 2,25
- Absorberfläche (Nettofläche) m²: 2,18
- Absorberinhalt l: 0,94
- Selektivität Absorptionsgrad %: 95 +/- 2
- Selektivität Emmisionsgrad %: 5 +/- 2
- Gewicht kg: 40
- Wirkungsgrad %: 77
- Effektiver Wärmedurchgangskoeffizient k1 W/(m² K) 3,216, k2 W/(m² K²) 0,015, Wärmekapazität °C kJ/(m² K) 3,75
- Einstrahlwinkel-Korrekturfaktor I AM/50°: 0,92
- Maximale Betriebstemperatur °C: 120
- Stagnationstemperatur °C: 199
- Nennvolumenstrom l/h: 50
- Maximaler Betriebsüberdruck (Prüfdruck) bar: 6
- DIN-Registernummer (solar keymark) 011-7S1587F 011-7S1719F
1 x Solarspeicher Logalux SM300
In stehender, zylindrischer Stahlblechausführung mit 2 eingeschweißten Heizschlangen, Korrosiosschutz durch Buderus-Thermoglasur DUOCLEAN plus und Magnesiumanode. Wärmeschutz aus 50 mm Hartschaum, werkseitig geschäumt mit Ummantelung aus Stahlblech.
Technische Daten des Solarspeichers:
- Speicherinhalt: 290 L
- Durchmesser: 670 mm
- Höhe: 1495 mm
- Leist.-Kennzahl bei 60 C: 2,0
- Dauerleistung: 28,5 kW (bei Vorlauftemperatur: 80 °C, bei Speichertemperatur: 45 °C)
- Heizwasserbedarf: 2,6 m3/h
- Druckverlust: 100 mbar
- Gewicht: 118 kg
- Wärmetauscherfläche: oben/unten: 0,9/1,3 m2
- Wärmetauscherinhalt: oben/unten: 5,6/7,8 L
- Max. Betriebstemperatur: warmwasserseitig: 95 °C, heizwasserseitig: 160 °C
- Max. Betriebsüberdruck: warmwasserseitig: 10 bar, heizwasserseitig: 16 bar
- Bereitschaftswärmeaufwand nach DIN 4753 T8E: 2 kWh/24h
1 x Grund-Set Aufdach senkrecht
Mit 2 Aluminium-Profilschienen und 2 Abrutschsicherungen, 4 einseitigen Kollektorspannern und 4 Schrauben
1 x Erweiterungs-Set Aufdach senkrecht
Mit 2 Aluminium-Profilschienen, 2 Steckverbindern, 2 Abrutschsicherungen, 2 doppelseitigen Kollektorspannern und 3 Schrauben
2 x Sets mit je 4 verstellbaren Dachhaken
Für die Montage SKN4.0 auf Dächern mit Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 x Anschluss-Set Aufdach
SKN4.0 mit 2 Solarschläuchen ca. 1m lang, 2 Schlauchtüllen mit Klemmringverschraubung für 18-er Kupferrohr, 2 Blindstopfen und Verbindungsmaterial
1 x Komplettstation Logasol KS0110
Zweistrang-Solarstation für Wandmontage mit integrierter Solarregelung Logamatic SC20/2 für eine Standardsolaranlage mit einem Verbraucher. Die vormontierte Baugruppe mit Wärmedämmung besteht aus Hocheffizienzpumpe, integriertem Luftababscheider, Durchflussmengenbegrenzer, Sicherheitsventil 6 bar mit Manometer, Absperrungen für Vor- und Rücklauf mit Thermometer u. Schwerkraftbremse, Klemmringverschraubungen 22 mm sowie je einem Anschluss für Befüllstation und Ausdehnungsgefäß. Reduzierungen für Anschluss von 15 mm Kupferrohr im Lieferumfang. Logamatic SC20/2 für die Temperatur-Differenzregelung m. optionalen Zusatzfunktionen, z.B. Drehzahlregelung der integrierten Solar-Hocheffizienzpumpe über PWM-Signal und Röhrenkollektorfunktion. Bei Verwendung eines zusätzlichen Fühlers (Zubehör) ist eine Umschaltung zwischen High Flow und Low Flow (Double Match Flow) für die optimierte Beladung von Thermosiphon-Speichern möglich. Für die einfache Bedienung u. Inbetriebnahme hat das digitale Regelgerät ein großes Segmentdisplay mit hinterleuchtetem Anlagenpiktogramm. Der Betriebszustand der Anlage wird über einen animierten Solarkreis angezeigt. Speicher- und Kollektorfühler im Lieferumfang, Netzanschlussleitung vormontiert.
Technische Daten der Logasol KS0110:
- Rohrdimension: 15/22 mm
- Abmessungen (B x H x T): 284 x 353 x 248 mm
- Einstellbereich Durchflussbegrenzer: 1-12 l/min
- Max. Stromaufnahme der Pumpe: 0,44 A
- Gewicht: 7,3 kg
1 x Solarfluid L 10 Liter
Gebrauchsfähige Wärmeträgerflüssigkeit auf Basis von 1,2 Propylenglykol mit Korrosionsschutz-Inhibitoren, geeignet für Solaranlagen mit Logasol SKN und SKS, Kälteschutz bis -30°C
Übersicht Lieferumfang:
- 2 Stk. Kollektor SKN4.0-s, Art.-Nr. 8718530938
- 1 Stk. Anschluss-Set Aufdach SKN4.0, Art.-Nr. 8718531045
- 1 Stk. Aufdach Grund-Set senkrecht SKY-C/T, Art.-Nr. 8718531017
- 1 Stk. Aufdach Erweiterungs-Set senkrecht SKY-C/T, Art.-Nr. 8718531018
- 2 Stk. Dachanbindung Pfa/Ziegel SKY-C/T, Art.-Nr. 8718531023
- 1 Stk. Wärmeträgerfluid Solar Fluid L10, Art.-Nr. 8718660880
- 1 Stk. Solarstation KS0110 SC20/2 weiß, Art.-Nr. 7735600047
- 1 Stk. Ausdehnungs-Anschluss-Set AAS Solar, Art.-Nr. 7739300331
- 1 Stk. Logafix Ausdehnungsgefäß BU-S 18 l für Solar, max. 6 bar, Farbe weiß, Art.-Nr. 7747202342
- 1 Stk. Buderus Logalux SM300/5 „SA1/2/4“, Art.-Nr. 8718541311
