Beschreibung
Viessmann Paket Thermische Solaranlage 5,02 m² 2x SV2F und Vitocell 100-B 300l vitosilber, bestehend aus:
Vitosol 200-FM Flachkollektor, Typ: SV2F (Aufdach senkrecht) Rahmen dunkelblau – ZK02453
Die leistungsstarken Flachkollektoren Vitosol 200-FM sind die ideale Ergänzung für jede Heizungsanlage.
Mit ihrer Absorberfläche von 2,3 m² passen sich die Sonnenkollektoren an den jeweiligen Energiebedarf an.
Sie ersetzen im Jahresdurchschnitt bis zu 60 Prozent der sonst zur Trinkwassererwärmung benötigten Energie und tragen zur Heizungsunterstützung bei.
In Verbindung mit einem Brennwertkessel kann dank kostenloser Sonnenenergie sogar mehr als ein Drittel der Jahresenergie für Heizung und Warmwasser eingespart werden.
Vorteile SV2F:
- Mit automatischer Temperaturabschaltung ThermProtect
- Bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung
- Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme
- Für Schrägdachmontage und zur freistehenden Montage
- Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff
- Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas
- Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren
Technische Daten SV2F:
- Typ: SV2F
- Kollektor-Bruttofläche: 2,51 m²
- Absorberfläche: 2,31 m²
- Aperturfläche: 2,33 m²
- Abmessungen (Breite / Höhe / Tiefe): 1.056 x 2.380 x 90 mm
- Gewicht: 39 kg
- Inhalt Flüssigkeit: 1,83 l
- Zul. Betriebsdruck im Kollektor: 6 bar
- Max. Stillstandstemperatur: 145 °C
- Optischer Wirkungsgrad (Absorberfläche im Arbeitsbereich): 82,3 %
Vitocell 100-B, Typ: CVBC, 300l, vitosilber – Z021913
Senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln. Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen.
Die untere Heizwendel zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels. Nach EN 12897 und DIN 4753 gebaut.
Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang / Ausstattung 100-B:
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Stellfüße
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Klemmsystem für Tauchtemperatursensoren/Temperaturregler/Thermometer
- Flanschöffnung vorne: DN 110
- Anschluss für den Einbau eines Elektro-Heizeinsatzes: R 1 1/2
- Einschraubwinkel mit Tauchhülse für Solarbetrieb
Technische Daten 100-B:
- Farbe: vitosilber
- Speicherinhalt: 300 l
- Zulässige Temperaturen (Heizwasser / Solar / Trinkwasser): 160 / 160 / 95 °C
- Zulässiger Betriebsdruck (Heizwasser / Solar / Trinkwasser): 10 / 10 / 10 bar
- Abmessungen mit Wärmedämmung (Länge / Breite / Höhe): 668 / 714 / 1687 mm
- Gewicht mit Wärmedämmung: 126 kg
- Kippmaß: 1790 mm
- Energieeffizienzklasse: B
- Warmhalteverluste: 68,8 W
- Inhalt: 300 l
- Nicht solarer Inhalt: 127 l
einschließlich folgendem Zubehör:
- Verbindungsrohre (1 Paar) – Aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
- Anschluss-Set – Für ein Kollektorfeld in einer Reihe.
- Tauchhülsenset – Mit Tauchhülse und Verschraubungsteilen.
- Ausdehnungsgefäß (für Wärmeträgermedium) – Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
- Wärmeträgermedium „Tyfocor-LS“ – 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. „Tyfocor LS“ kann mit „Tyfocor G-LS“ gemischt werden.
- Solar-Divicon, Typ PS10 – Zweistrang-Pumpstation für den Kollektorkreis als Kompakteinheit mit einem Pumpenstrang und einem Solarstrang. Lieferumfang/Ausstattung: Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für Wechselstrom, 2 Thermometer, 2 Kugelhähne mit Rückschlagklappen, Volumenstromanzeige, Manometer, Sicherheitsventil 6 bar, Befüllventile, Luftabscheider, Klemmringverschraubung/Doppel-O-Ring 22 mm, Wärmedämmung, Integrierte Vitosolic 100, Typ SD1. Technische Daten PS10: Förderhöhe der Hocheffizienz-Umwälzpumpe bei Förderstrom 1000 l/h: 6,5 m.

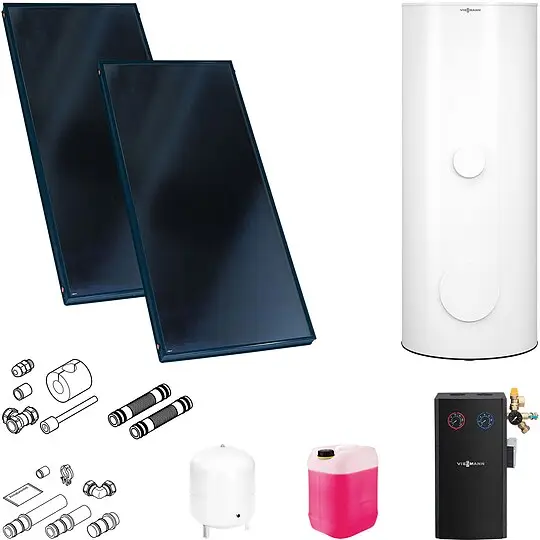

Lieferumfang:
- 2 Stk. Vitosol 200-FM, Typ SV2F (Aufdach) – ZK02453
- 1 Stk. Verbindungsrohre (2 Stück) – 7248239
- 1 Stk. Anschluss-Set einseitig – 7248240
- 1 Stk. Tauchhülsenset – 7174993
- 1 Stk. Vitocell 100-B Typ CVBC 300 l – Z021913
- 1 Stk. Solar-Divicon PS10 SD1 – Z021902
- 1 Stk. Membran-Ausdehnungsgefäss 25L 10 bar – 7248242
- 1 Stk. Wärmeträgermedium Tyfocor-LS 25 Liter – 7159727
– Hersteller-Art.-Nr. SK05724
